Parker針閥HDS3MSSB安裝位置

特點一覽:

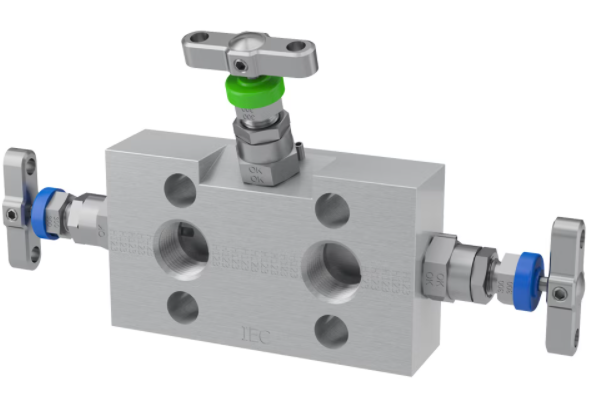

派克的直接安裝儀表閥組提供2/3/5閥配置，額定壓力高達6,000 psi（414 bar），并有多種材料可供選擇。派克閥座標配進口和出口接口連接，符合DIN/IEC 61518標準。閥組到變送器的接口的標配為B型連接，A型為選配。派克的閥組有多種連接類型和尺寸可供選擇。

金屬對金屬閥座，有效提高氣密性

? 牢固的防振壓蓋鎖緊螺母

? 閥蓋鎖銷

? 防吹出扭矩后座閥桿

? 配備壓蓋止推襯套，可進行均勻的填料壓縮和緊密密封

? 采用符合人體工程學的T型手柄，具備正向固定功能

? 功能性彩色編碼防塵蓋便于識別

? 外部可調壓蓋

? 經退火的密封墊圈可有效提高密封性能

? 有多種接口連接形式，包括整體式卡套接頭，可降用戶的整體使用成本

? 有多種耐腐蝕材料可供選擇

? 閥體和閥蓋可溯到原始材料來源

? 閥座主體上均有描述流動路徑的線路圖

為了實現較高的安全性、穩定性、速度和易安裝性，閥座均可配備采用派克A-LOK?（雙卡套）或CPITM（單卡套）卡套接頭技術的一體式卡套接口。從而降用戶的總體成本。作為標準配置，這些直接安裝的閥組配備派克獨有的PTFree connect?入口連接和其他端口（如排氣口）解決方案。用戶可使用PTFree connect?系統將管線裝配到閥組的任何一個端口上，而無需使用PTFE生膠帶或螺紋膠。閥組也可以配備與PTFree connect?的螺紋形式相同的外螺紋接頭。它們?cè)诔鰪S時就已安裝好，與本體鎖定并經過測試。

選件：N/A

派克的儀器儀表閥組可直接安裝在一些關鍵應用的壓力或壓差（流量）測量裝置上，其符合DIN/IEC 61518標準。其主要目的是協助對這些設備進行操作、維護、校準和維修，功能包括隔斷&排放、雙隔斷&排放、隔離&校準、隔斷&排放/排液/排氣、隔斷和平衡。

性能參數:

閥體材料：316 Stainless Steel

閥門數量：3

規格：54 MM CTRS Process Connections

主體類型：Flat Barstock

閥座材料：Metal to Metal

配置：Double Isolate and Equalise

包裝材料：PTFE

入口連接：1/2 Inch NPT Female

排氣孔尺寸：1/4 Inch NPT Female

出口連接：DIN IEC B Flange

螺栓材料：316 Stainless Steel

工作壓力：6000 PSI / 414 BAR

工作溫度：PTFE packing: From -54°C to +260°C, From -65°F to +500°F

Graphite packing: From -54°C to +538°C, From -65°F to +1000°F

與流體類型共同使用：General Gaseous and Liquid Media
