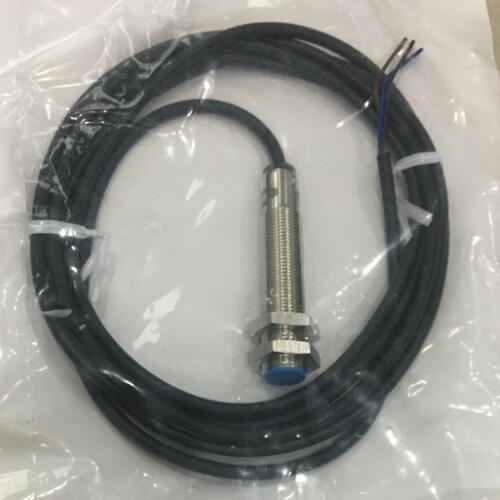

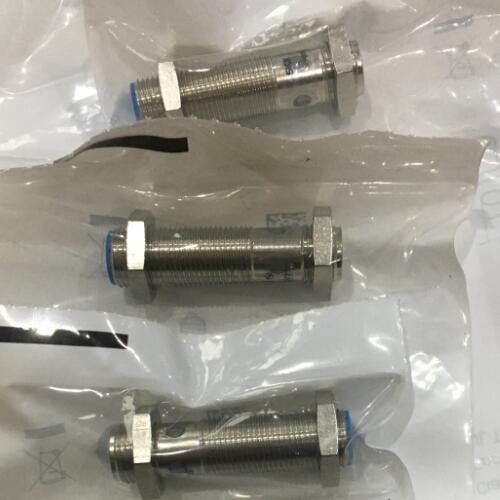

SICK電感式接近開關IME12-08NPSZCOS安裝位置

技術數據:

持續性電流 Ia ≤ 200 mA

空載電流 ≤ 10 mA

直徑 ? 12 mm

觸發感應距離 Sn 8 mm

安全接通距離 Sa 6.48 mm

安裝在金屬 非齊平

開關頻率 2,000 Hz

連接類型 插頭，M12，4 針

開關量輸出 PNP

輸出功能 常開接點

電氣規格 DC 3 線

外殼防護等級 IP67 1)

供貨范圍 緊固螺母，黃銅，鍍鎳 (2 x)

設計構造 公制設計

外殼形狀 標準結構形式

抗沖擊與抗振性 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm

運行環境溫度 –25 °C ... +75 °C

外殼材料 黃銅, 鍍鎳

材料，感應面 塑料, PA 66

殼體長度 65 mm

可用的螺紋長度 43 mm

螺紋尺寸 M12 x 1

供電電壓 10 V DC ... 30 V DC

殘余紋波 ≤ 10 %

電壓下降 ≤ 2 V 1)

（接近傳感器）通電后開始工作前的延時 ≤ 100 ms

滯后 5 % ... 15 %

再現性 ≤ 2 % 2) 3)

溫度漂移 (Sr) ± 10 %

電磁兼容性 根據 EN 60947-5-2

特點簡介:

感應式傳感器 IME 在窄小的空間應用上運用高科技。集成的專用集成電路芯片在獨立的制造工藝后實現數字化調節。數據存貯于專用集成電路內確保準確的開關點以及數值重復性，覆蓋所有的產品批次。在外殼的內部，創新的 “熱熔澆鑄成型”確保非常高的抗沖擊和抗振動性。對于用戶來說，它實現機器內部的高定位精度以及傳感器穩定地工作。

轉爐的爐體的安裝使其能夠傾動。取決于熔體的工序步驟（例如放液、撇渣、滲碳），必須使用液壓缸將爐體在不同的位置傾斜。為控制傾斜過程，需使用能夠有效監控全部?jī)A動的測量技術。必須正確測量正負傾角，定義和遵守傾斜位置。借助感應式接近傳感器和增量型編碼器的組合，可以有效獲取爐體的傾斜位置。

借助圓柱形電感式接近傳感器 IME 可在裝配位置對零件進行高準度的檢測從而判斷零件是否就位。專為 IME 開發的安裝套件了工作人員能夠快速正確地更換受損傳感器。
