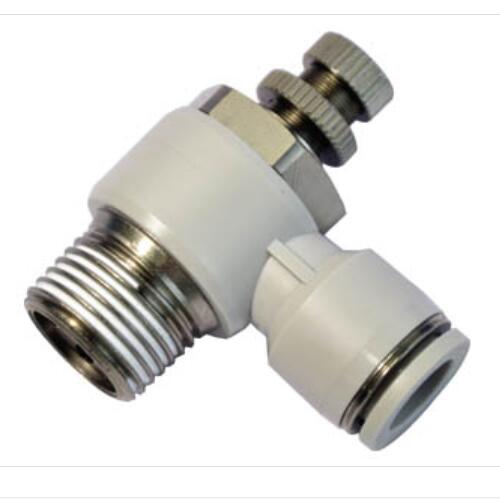

銷售AIRTAC調速閥PSL801A特點

產品作用:

不銹7304材質産品通合禁銅環境;

尺寸小,重量幢,安裝時所占空間少,髓用塌合更簧;可有效控制菊勤覿行裝置的工作速度以及剩屋信虢的傅翰;流量特性傻良,釜敏度高且易于微稠;

排氡類流型和蓮氦面流型可避，用于各繒型筑之勃行元件;稠筋桿的殷哥有防腉落結情;

螺寂端自帶PT螺救膨,能有效密封螺紋速接部位;

當節流閥出口壓力升高時 ，U 腔壓力升高 ，減壓閥閥芯向右移動，使減壓節流口Z 開大，減壓節流口壓力損失減小，因而節流閥進口壓力升高，直到使節流口 y 前后壓力差達到原來的設定值，減壓閥芯又處于一個新的平衡位置，流量也隨之達到原來的值。反之，當節流閥出口壓力下降時，U腔壓力下降，減壓閥閥芯左移，使減壓節流口關小，壓力損失加大，從而節流閥進口壓力也下降，使節流口 y 前后壓差保持在原來的值 。總之，不管負載如何變化，均可保持節流口前后壓差相對不變，從而使流量保持不變。同理，當調速閥的進口壓力發生變化時，也將與上述過程相似，自動調節節流閥兩端的壓力差，使其保持不變。這種調速閥叫做壓力補償式調速閥，簡稱調速閥。

節流閥前、后的壓力分別引到減壓閥閥芯右、左兩端，當負載壓力增大，于是作用在減壓閥芯左端的液壓力增大，閥芯右移，減壓口加大，壓降減小，從而使節流閥的壓差保持不變;反之亦然。這樣就是調速閥的流量恒定不變(不受負載影響)。調速閥也可以設計成先節流后減壓的結構。

調速閥是由定差減壓閥與節流閥串聯而成的組合閥。節流閥用來調節通過的流量，定差減壓閥則自動補償負載變化的影響，使節流閥前后的壓差為定值，消除了負載變化對流量的影響。

節流閥和旋鈕連接，通過改變過流面積，實現流量控制。順時針旋轉時，節流閥的節流口 y 逐漸加大，通過的流量隨之加大， 用以控制流量 。圖中減壓閥左端U 腔的面積與V 腔和W 腔的面積之和相等，U 腔與節流口的出油口連通，V 腔和 W 腔與節流口的進油口連通。由于 U 腔一端的液壓力加彈簧力與 V腔、W 腔兩個面積上的液壓力之和相平衡，因此，在節流間隙 y 的進油口和出油口保持一定的壓差，該壓差就是由彈簧力來保持的。如當進油口或出油口的壓力有變化時 ，節流閥前后的壓差亦變化，流量也將隨之變化，減壓閥芯在這一瞬間由于兩端受力不平衡而開始移動。
