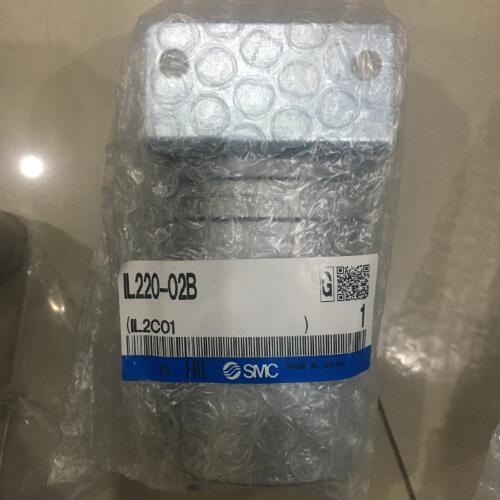

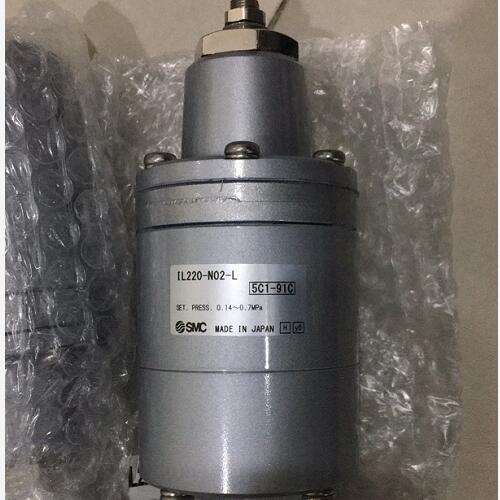

IL220-N02 SMC鎖定閥選擇方法
功能特點:
閥芯結構形式是影響閥性能的重要因素之一。常用的閥芯結構形式有滑柱式、座閥式、滑柱座閥式(平衡座閥式)和滑板式等
可分為彈性密封和間隙密封。彈性密封基本無泄漏,但受溫度影響;間隙密封雖存在微露但溫度使用范圍較寬,頻率高。
閥的連接方式有管式連接、板式連接、法蘭連接和集裝式連接。
按動作方式分類,可分為直動式和先導式。直接依靠電磁力、氣壓力、人力和機械力使閥芯換向的閥,稱為直動式換向閥。直動式閥的通徑較小。先導式氣閥由先導閥和主閥組成,依靠先導閥輸出的氣壓力,通過控制活塞等推動主閥芯換向的那部分稱為主閥。通徑大的換向閥大都為先導式換向閥。先導閥又分成內部先導式和外部先導式。先導控制的氣源是主閥提供的為內部先導式;先導控制的氣源是外部供給的為外部先導式。外部先導式換向閥切換不受換向閥使用壓力大小的影響,故換向閥可在或真空壓力條件下工作。
●氣控過程控制管路中氣源或供氣配管系中發生異常時,使用鎖定閥
單作用,雙作用型:應急保持操作部的位置,直至氣源恢復正常狀態
三通口:異常發生時,切換供給口
信號空氣壓力進入上隔膜腔室:產生力。當這個力大于壓縮調節彈簧。,
上隔膜@為向上推,排氣口;關閉,并且信號空氣壓力進入下隔膜腔室=并作用于下隔膜B向下推動活塞>以打開閥門。
IL201和IL211進入狀態,其中IN和OUT之間的路徑被打開。
IL220進入IN1和OUT打開。如果信號空氣壓力降至由于某種原因,液位于設定壓力上隔膜@被向下推,
壓力下隔膜內部=從排氣口;,并且閥2通過彈簧8的力。此時,IN和OUT在IL201和IL211中被關閉。
