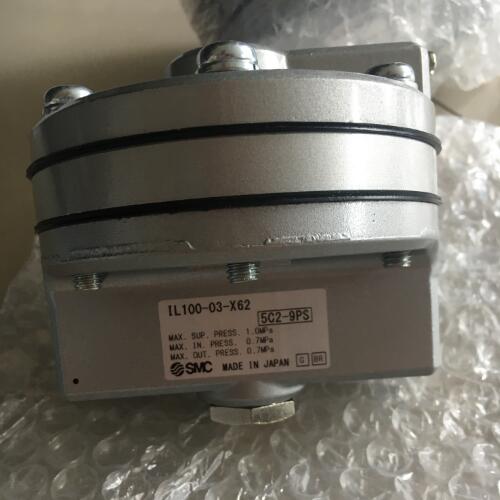

IL100-03-L增速繼動器SMC連接方式

功能特點:

增速繼動器的目的是增加氣動執行機構的動作速度，例如氣缸和薄膜機構等。當定位器輸出氣量相對容量較大的氣動執行機構較小時，而又需要氣動執行機構有較大的動作速度時，就需要這個設備了，它的入口接氣源，出口接執行機構，信號由定位器來提供。

螺紋的種類 - Rc

連接口徑 03 3/8

附件 - 無

追記號 L 溫用(-30～60℃)

信號壓力從SIG端口進入輸入室q，并作用在隔膜A w上，并在隔膜上施加向下的力B.e。

當輸入室q的力過隔膜Be的力時，內閥y插入，允許空氣流出二次供給口。

在信號壓力排氣時，供給閥關閉，排氣流路t打開，以允許二次空氣供應到大氣。

輸入和輸出端口由針閥r連接。調整可確保在信號和輸出電源之間發生均衡。

上述功能允許音量信號提供高音量輸出對于信號輸出，壓力比保持為（1:1）。

用于計測裝置與操作部間的配管距離非常長或操作部內容量很大的場合

●操作部的驅動速度大幅提高
