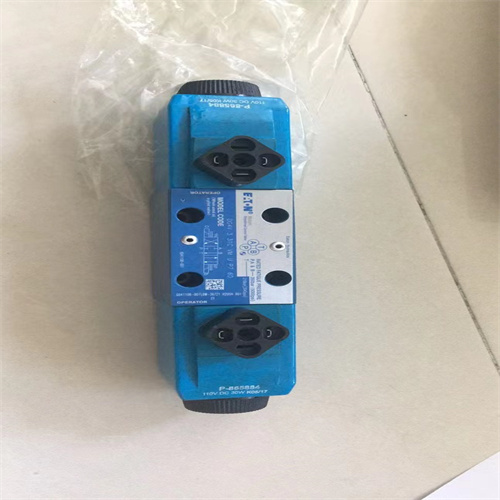

VICKERS威格士電磁閥DG4V 3 2A M U C6 60

本元件由作為先導閥的電磁閥（DG4V-3-Y2）和作為主閥的液動閥組合而成，

主要用來控制油流的方向，實現改變液壓執行機構運動方向。結構方案分為彈簧對中、彈簧偏置定位型。

　　本元件有14種不同的閥芯可供選擇，其中包括進口節流，出口節流閥芯，可省去傳統回路設計所*的某些閥件，

所有閥芯設計具有沖擊小、響應快的良好特性，而且還可通過選用行程調節來提高性能。

　　本閥的工作壓力為31.5MPa，額定流量為160L/min，流量為300L/min，

電磁線圌的固定壊帽具有特殊防松設計，可防范因機器產生之共振而發生電磁線園脫開。

1)泄流量小，因只有一個閥芯易密封。標準泄流量為0.01%KV,進一步設計可作切斷閥。

 2)許用壓差小，因不平衡力推力大。 DN100的閥△P僅為120KPa。

3)流通能力小。DN100的KV僅為120。

附加沖擊電壓型之電磁線圈，可確保電腦系統的

性。

電氣安裝防水、防塵性優良

電氣接線方式，有接線盒和插式接線座兩種，均具有指示燈。電氣接線盒及線圈外形均具有嚴密的防水性和防塵性。

經過自動測試檢驗設備之檢驗，以確保高而穩定之。安裝簡便

閥體固定螺絲均采用外接式，可簡便閥體之拆裝。

電氣接線空間大，安裝配線容易。

公稱通徑 16mm

工作壓力 31.5MPa

先導壓力 0.8-25MPa

切換頻率 120次/分

大流量 300L/min

額定流量 160L/min

大允許背壓 內泄型 16MPa 外泄型 21MPa

VICKERS威格士電磁閥DG4V 3 2A M U C6 60
