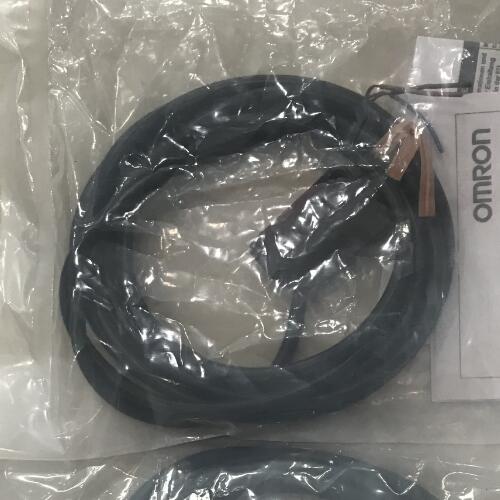

omron激光傳感器E3ZG-R81-S結構方式
特點應用:
反射率特性 (白黑誤差) 設定距離的10%以下 (設定距離900mm)
光源 (發光波長) 紅外激光 (940nm) Class1 (IEC/EN60825-1:2014)
電源電壓 DC10~24V (含Ripple (p-p) 10%) Class2
消耗電流 20mA以下
輸出負載 負荷電源電壓DC26.4V以下 Class2、負荷電流100mA以下
(殘留電壓 負荷電流10mA以內:1V以下、負荷電流10~100mA以內:2V以下)
Open連接器輸出型 (NPN/PNP輸出 因型號而異)
保護回路 電源逆接保護、輸出短路保護、輸出逆接保護
應答時間 動作?復歸:各100ms以下
距離設定 示教方式
檢測距離范圍 50~設定距離 (白紙、黑紙200×200mm) 50~設定距離 (白紙、黑紙200×200mm)
設定范圍 50~900mm (白紙200×200mm) 50~900mm (白紙200×200mm)
環境濕度范圍 動作時:35~85%RH、保存時:35~95%RH (無結露)
絕緣抵抗 20MΩ以上 (DC500V兆歐表)
耐電壓 AC1000V 50/60Hz 1min
振動 (耐久) 10~55Hz 復振幅1.5mm X、 Y、 Z各方向2h
沖擊 (耐久) 500m/s2 X、 Y、 Z各方向3回
保護構造 P65 (IEC60529)
指示燈 動作指示 (橙色)、穩定/通信指示 (綠色)
連接方式 導線引出型 (標準導線長2m)、 M8連接器型、 M8連接器中繼型 (標準導線長0.3m)、
M12smart click連接器中繼型 (標準導線長0.3m)
光點直徑 (參考值) φ116mm (距離900mm時)
應差 檢測距離 50~100mm 時,應差距離 18mm 以下 檢測距離 100~900mm 時,檢測距離的 20%以下
E3ZG-LS是通過設定距離進行檢測的,因此不受顏色、材質的影響,節省了更換工件時的評估和調整時間。
作為支持IO-Link的機型,提供PUSH-IN緊固端子臺、M12 SmartClick接插件2種主站, 作為分別與其對應的各種傳感器,提供PUSH-IN緊固端子臺連接專用產品和M12接插件連接專用產品。
如果在組裝區域安裝了傳感器,工具和工件的碰撞會使傳感器出現故障或光軸偏移從而引發誤檢。但E3ZG-LS可通過遠距 離檢測實現組裝區域外的檢測,由此減少不必要的停線,另外小型化消除了對安裝位置的限制。
