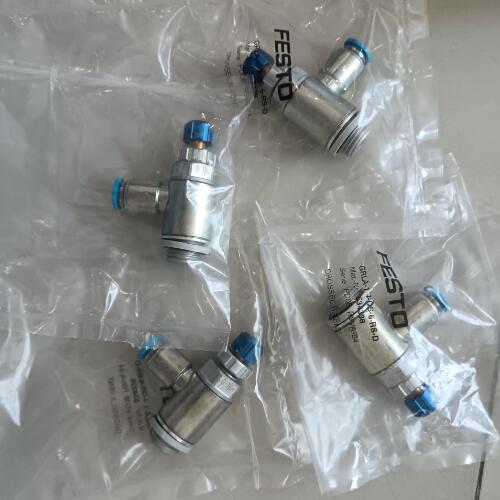

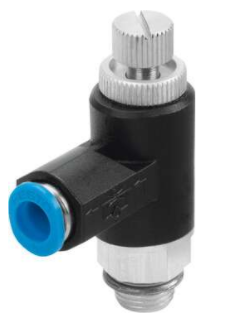

費斯托單向節流閥選擇要點GRLA-1/4-QS-6-RS-D
應用參數:
用單向節流閥可調節氣缸推進和返回時的活塞速度。
通過相應地限制排氣或供氣的流量就可實現調節。止回功能以相反方向工作。
節流功能在閥內部產生一個可調節的環狀間隙。通過旋轉滾花螺母或一字槽螺母就可增加或縮小這個間隙。
通過這個調節元件可設置所需的限制。
通過排氣流量控制調節速度。未經調節的供氣與節流的排氣在空氣緩沖之間推動活塞(改善運動,尤其是當負載變化時)。
流量控制方向上的標準標稱流量 400 l/min
封鎖方向上的標準標稱流量 290 l/min ... 420 l/min
工作壓力 0.2 bar ... 10 bar
環境溫度 -10 °C ... 60 °C
經過反復測試,以確保對流量設置。塑料和金屬結合使用,使其重量輕、結構緊湊、堅固耐用。提供 ISO 或 NPT 派生型。
功能組合由單向節流閥和可解鎖的止回閥組成
流量調節閥,單側節流
聚合物、金屬或不銹鋼規格
標準、小型和管線式派生型,具有不同的流量范圍
接口:雙側螺紋,雙側快插接頭,螺紋/快插接頭
流量控制方向上的標準流量 6 -> 0 bar 600 l/min
止回方向上的標準流量 6 -> 0 bar 570 l/min ... 680 l/min
工作介質 壓縮空氣,符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明 可用潤滑介質工作(之后須一直潤滑介質工作)
油漆濕潤缺陷物質(PWIS)符合性 VDMA24364-B1/B2-L
潔凈室等級 4 級,符合 ISO 14644-1
