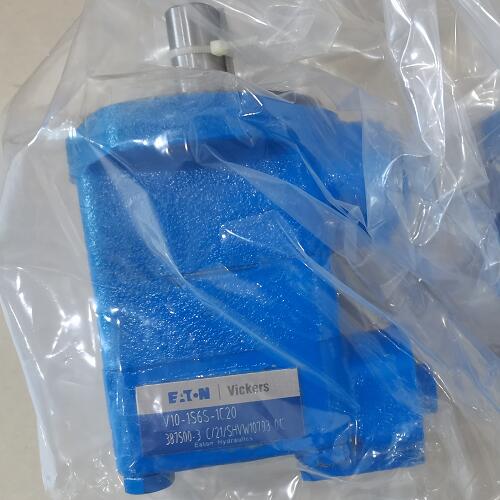

vickers葉片泵相關數據V20-1P13P-1C-11

vickers葉片泵相關數據V20-1P13P-1C-11

  • 所屬分類:VICKERS(威格士)電磁閥
  • 瀏覽次數:
  • 發布日期:2024-08-23
  • 產品概述
  • 性能特點
  • 技術參數

vickers葉片泵相關數據V20-1P13P-1C-11

功能參數:

當轉子按逆時針方向旋轉時,圖右側的葉片向外伸出,密封工作腔容積逐漸增大,產生真空,于是通過吸油口6和配油盤5上窗口將油吸入。而在圖的左側。葉片往里縮進,密封腔的容積逐漸縮小,密封腔中的油液經配油盤另一窗口和壓油口1被壓出而輸出到系統中去。這種泵在轉子轉一轉過程中,吸油壓油各一次,故稱單作用泵。轉子受到徑向液壓不平衡作用力,故又稱非平衡式泵,其軸承負載較大。改變定子和轉子間的偏心量,便可改變泵的排量,故這種泵都是變量泵。

泵不應長時間以怠速工作在額定壓力或接近額定壓力下。可能造成局部過熱或損壞。

不得讓雙泵、三聯泵或通軸驅動泵組中的泵同時承載到額定壓力。必須針對過載和側載檢查軸的承載情況。

一個充氣油箱系統不能始終在泵進口有正壓力(升壓壓力)。在冷起動期間可能在泵進口產生真空。

在回路被加熱而升壓壓力實際存在于泵進口之前避免高轉速。當油箱上使用真空斷路壓力帽時,進行補充以得到油箱充氣壓力。

泵是為中壓工程機械應用設計. 它的10個葉片系統被很好地滿足高壓和高速調試工程機械的要求. 象V 系列泵一樣, VQ系列在工業中也使用了子母式插裝設計, 提供了長時間的操作壽命. 顯著的容積效率以及極好的適用性體現無疑. 加強堅固設計被的工程機械設備廣泛地采用. 完整的流量控制閥選擇適用于20VQ 框架. 此外, 重載荷軸承可提供為26VQ, 36VQ和46VQ服務.

泵由轉子1、定子2、葉片3、配油盤和端蓋等部件所組成。

它的作用原理和單作用葉片泵相似,不同之處只在于定子表面是由兩段長半徑圓弧、兩段短半徑圓弧和四段過渡曲線八個部分組成,且定子和轉子是同心的。在圖示轉子順時針方向旋轉的情況下,密封工作腔的容積在左上角和右下角處逐漸增大,為吸油區,在左下角和右上角處逐漸減小,為壓油區;吸油區和壓油區之間有一段封油區把它們隔開。這種泵的轉子每轉一轉,每個密封工作腔完成吸油和壓油動作各兩次,所以稱為雙作用葉片泵。泵的兩個吸油區和兩個壓油區是徑向對稱的,作用在轉子上的液壓力徑向平衡,所以又稱為平衡式葉片泵。

定子的內表面是圓柱形孔。轉子和定子之間存在著偏心。葉片在轉子的槽內可靈活滑動,在轉子轉動時的離心力以及通入葉片根部壓力油的作用下,葉片頂部貼緊在定子內表面上,于是兩相鄰葉片、配油盤、定子和轉子間便形成了一個個密封的工作腔。


vickers葉片泵相關數據V20-1P13P-1C-11
