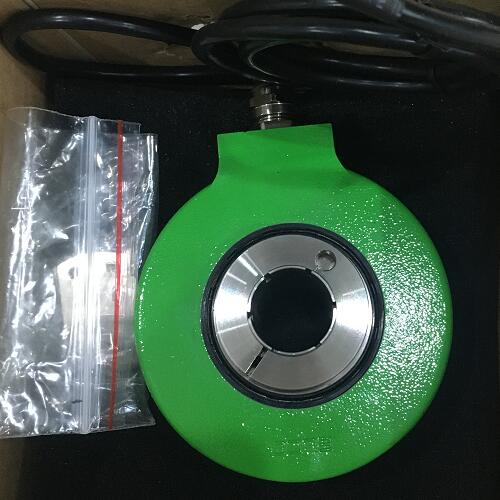

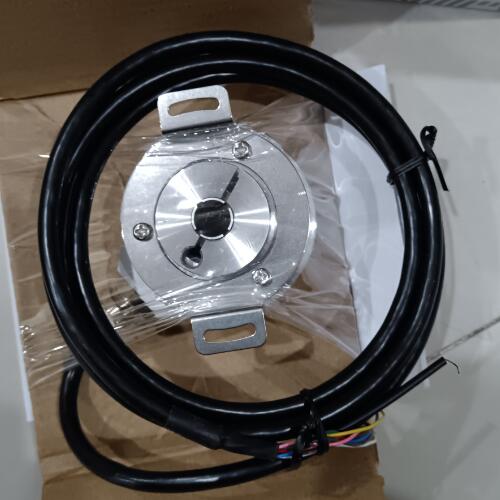

ELCO編碼器型號EC100P25-L5PR-1024
參數資料:
編碼器把角位移或直線位移轉換成電信號,前者稱為碼盤,后者稱為碼尺。按照讀出方式編碼器可以分為接觸式和非接觸式兩種;按照工作原理編碼器可分為增量式兩類。增量式編碼器是將位移轉換成周期性的電信號,再把這個電信號轉變成計數脈沖,用脈沖的個數表示位移的大小。編碼器的每一個位置對應一個確定的數字碼,因此它的示值只與測量的起始和終止位置有關,而與測量的中間過程無關。
編碼器產生電信號后由數控制置CNC、可編程邏輯控制器PLC、控制系統等來處理。這些傳感器主要應用在下列方面:機床、材料加工、電動機反饋系統以及測量和控制設備。在ELTRA編碼器中角位移的轉換采用了光電掃描原理。讀數系統是基于徑向分度盤的旋轉,該分度由交替的透光窗口和不透光窗口構成的。此系統全部用一個紅外光源垂直照射,這樣光就把盤子上的圖像投射到接收器表面上,該接收器覆蓋著一層光柵,稱為準直儀,它具有和光盤相同的窗口。接收器的工作是感受光盤轉動所產生的光變化,然后將光變化轉換成相應的電變化。
高速端安裝:安裝于動力馬達轉軸端(或齒輪連接),此方法是分辨率高,由于多圈編碼器有4096圈,馬達轉動圈數在此量程范圍內,可充分用足量程而提高分辨率,缺點是運動物體通過減速齒輪后,來回程有齒輪間隙誤差,一般用于單向控制定位,例如軋鋼的輥縫控制。另外編碼器直接安裝于高速端,馬達抖動須較小,不然易損壞編碼器。
有光電發射和接收器件讀取,獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差(相對于一個周波為360度),將C、D信號反向,疊加在A、B兩相上,可增強穩定信號;另每轉輸出一個Z相脈沖以代表零位參考位。
由于A、B兩相相差90度,可通過比較A相在前還是B相在前,以判別編碼器的正轉與反轉,通過零位脈沖,可獲得編碼器的零位參考位。編碼器碼盤的材料有玻璃、金屬、塑料,玻璃碼盤是在玻璃上沉積很薄的刻線,其熱穩定性好,精度高,金屬碼盤直接以通和不通刻線,不易碎,但由于金屬有一定的厚度,精度就有限制,其熱穩定性就要比玻璃的差一個數量級,塑料碼盤是經濟型的,其成本低,但精度、熱穩定性、壽命均要差一些。
低速端安裝:安裝于減速齒輪后,如卷揚鋼絲繩卷筒的軸端或后一節減速齒輪軸端,此方法已無齒輪來回程間隙,測量較直接,精度較高,此方法一般測量長距離定位,例如各種提升設備,送料小車定位等。
ELCO編碼器型號EC100P25-L5PR-1024
