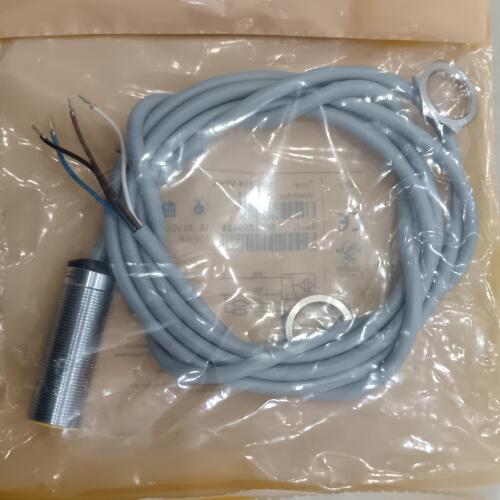

TURCK電感式傳感器BI8-M18-AP6X選型數據
導體橫截面 3 x 0.34 mm
由鐵心和線圈構成的將直線或角位移的變化轉換為線圈電感量變化的傳感器,又稱電感式位移傳感器。這種傳感器的線圈匝數和材料導磁系數都是一定的,其電感量的變化是由于位移輸入量導致線圈磁路的幾何尺寸變化而引起的。當把線圈接入測量電路并接通激勵電源時,就可獲得正比于位移輸入量的電壓或電流輸出。
不適用于高頻動態測量。電感式傳感器主要用于位移測量和可以轉換成位移變化的機械量(如力、張力、壓力、壓差、加速度、振動、應變、流量、厚度、液位、比重、轉矩等)的測量。常用電感式傳感器有變間隙型、變面積型和螺管插鐵型。在實際應用中,這三種傳感器多制成差動式,以便提高線性度和減小電磁吸力所造成的附加誤差。
線纜長度 2.0 m
外殼材料 金屬, CuZn, 鍍鉻
工作溫度 -30…+85 °C
防護等級 IP68
特殊特性 uprox+, 因素 1, 抗磁場干擾
額定開關距離 5 mm
安裝方式 齊平
工作電壓 10…30 VDC
輸出性能 常開觸點, PNP
開關頻率 1.50 kHz
電感式傳感器采用無磨損和非接觸的設計方式來檢測金屬物體。
其已獲的無鐵氧體芯多線圈系統使得uprox Factor 1傳感器擁有相當多的。
它們能在相同的較大感應距離內檢測到所有的金屬,并抗磁場干擾。
電氣連接 線纜
外殼材料 金屬, CuZn, 鍍鉻
感應面材料 塑料, PBT
底帽 塑料, EPTR
外殼螺母的擰緊扭矩 25 Nm
電氣連接 線纜
線纜材質 ? 5.2 mm, LifYY, PVC, 2 m
電感式傳感器的特點是:①無活動觸點、可靠度高、壽命長;②分辨率高;③靈敏度高;④線性度高、重復性好;⑤測量范圍寬(測量范圍大時分辨率低);⑥無輸入時有零位輸出電壓,引起測量誤差;⑦對激勵電源的頻率和幅值穩定性要求較高;
