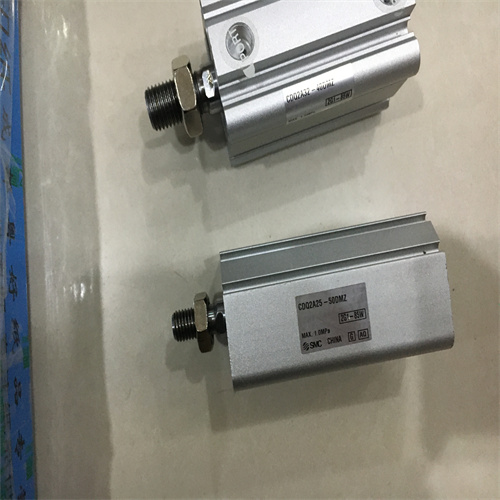

CDQMB12-30 日本SMC薄型氣缸

CQM 系列 薄型氣缸/導桿型

●CQS與CQ2系列薄形氣缸中內置導桿

●桿不回轉精度：±0.2°及以下

●耐橫向負載2到4倍※和CQ系列薄形氣缸相比

●負載可直接安裝

●安裝尺寸與CQS、CQ2系列一致

●帶磁性開關 (CDQM系列: CDQM)

字段描述 字段取值 取值描述

內置磁環 D 內置磁環

安裝方式 B 通孔式(標準)

缸徑 12 缸徑 12mm

通口螺紋的種類 - M螺紋,Rc

氣缸行程 30 氣缸行程 30mm

磁性開關型號 - 無磁性開關

磁性開關個數 - 2個 或 無

配管口徑 M5X0.8

適用流體 空氣

形式 氣壓式

動作方式 單桿雙作用

緩沖 墊緩沖

桿端形狀 無

低使用圧力 [MPa] 0.12 MPa

高使用圧力 [MPa] 1.0 MPa

耐壓力 [MPa] 1.5 MPa

給油 不給油式

使用流體溫度 小値 [°C] -10 °C

使用流體溫度 大値 [°C] 60 °C

周圍溫度 小值 [°C] -10 °C

周圍溫度 大值 [°C] 60 °C

使用活塞速度 小值 [mm/s] 50 mm/s

使用活塞速度 大值 [mm/s] 500 mm/s

標準行程 [mm] 5 / 10 / 15 / 20 / 25 / 30 mm

行程長度允差 小值 [mm] 0 mm

行程長度允差 大值 [mm] 1.0 mm

理論推力 IN [N] (使用圧力 0.3 MPa) 25 N

理論推力 IN [N] (使用圧力 0.5 MPa) 42 N

理論推力 IN [N] (使用圧力 0.7 MPa) 59 N

理論推力 OUT [N] (使用圧力 0.3 MPa) 34 N

理論推力 OUT [N] (使用圧力 0.5 MPa) 57 N

理論推力 OUT [N] (使用圧力 0.7 MPa) 79 N
