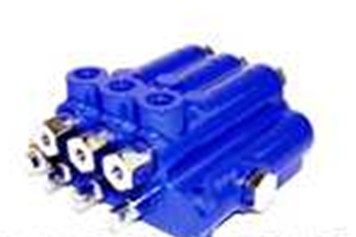

威格士手動控制多路閥DG4V-3-2AL-M-U-SA7-60
CMX 多路閥產品是由不同流量額定值
的兩個基本系列所組成的 –CMX100和
CMX160,這些閥在功能上是相同的,
主要差別是它們的外型尺寸。
CMX 閥組是由一個進口體,1 至 8 個
閥片和一個端蓋(圖 2)組成的。閥片
內部連接公用的壓力通道、油箱通道、
負載傳感通道、先導供油通道和先導泄
油通道。片之間的面密封件密封連接通
道并且用拉桿螺栓和螺母固定在一起。
進口體和端蓋上面留有螺紋安裝的螺栓孔。
CMX 多路閥是一種可疊加、負載傳感
比例方向控制閥,能夠液壓遠程控制操
作或者通過內裝電液減壓閥來電氣遠程控制。
CMX 閥的特點是單獨的進口節流和出
口節流元件的原理(圖 1)。進口節流
元件是先導控制,液動力,壓力補償,
比例滑閥閥芯并且控制泵至執行器流
量。出口節流元件是先導控制的節流座
閥,并且控制從執行器至油箱的排放流
量。每個出口節流座閥起可變節流口的
作用(在一個工作油口和油箱油口之
間),節流口打開的程度和先導信號成比例。
單獨的進口節流和出口節流元件,加上
閥的模塊化設計,允許多種控制選項來
滿足各種負載的要求。它特別適用于可
疊加的工程機械閥,在這種應用場合,
單個閥組必須操縱許多不同的功能。
威格士手動控制多路閥DG4V-3-2AL-M-U-SA7-60
