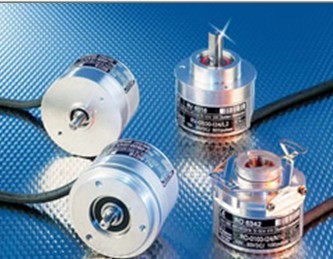

愛福門增量式光電編碼器PN2021

順時針旋轉方向（看著軸）

輸出功能   HTL, TTL 50 mA

編程選擇   分辨率，旋轉方向，HTL, TTL

處理周期小值 [ms]  2.3

 機械技術數據

機械轉速較大值 [1/min]   12000

可以將直線距離調節到小于1毫米。

工作電壓 [V]  4.5...30 DC

電流損耗 [mA]  < 150

轉速較大值rpm/elec. [1/min]   12000

相位偏差A(yù)和B [°]  90

開關頻率 [kHz]  1000

啟動扭矩 [Ncm]  < 1 (20 °C)

較大的軸負載 (軸末端) [N]  軸向10; 徑向20

軸, 材料 [mm]  ? 6, 不銹鋼

外殼材料   法蘭: 鋁; 外殼: 不銹鋼444/1.4521;

接插件: Edelstahl SS316 (1.4401)

允許較大的相對空氣濕度 [%]  95, 不允許冷凝

環境溫度 [°C]  -40...85

存儲溫度 [°C]  -40...85

外殼防護等級   IP 65 / IP 66; IP 67 (外殼); IP 64 (軸)

接口   M12接插件; 徑向的, 也可以使用軸向的; 5針

較大的導線長度 [m]  100

編碼器借助于無磨損的光電掃描工作，

對此它們具有一個與軸固定連接的脈沖盤。

注意:例如通過很大的脈沖數(至10.000脈沖/每轉)

愛福門增量式光電編碼器PN2021
