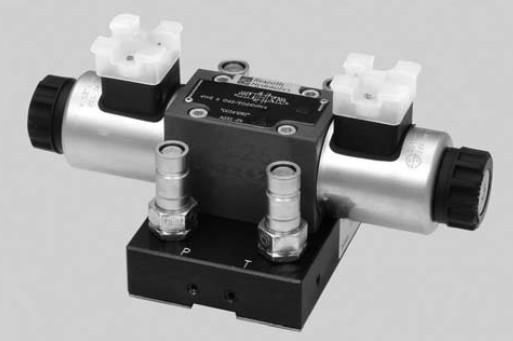

力士樂直動式電磁閥，4WE6D70/HG24N9K4
電壓類型直流電壓
有效電壓V 12；24
電壓公差（公稱電壓） % ±10
功耗 W 26
負載持續率S1（連續運行）
切換時間開ms 20 … 45
關ms 10 … 25
較大切換頻率1/h 15000
較高線圈溫度 2） °C 150
防護等級IP 65，已安裝和鎖定連接插頭
絕緣等級 VDE 0580 F
01 3 個主油口4 個主油口02 方向閥
03 6 通徑04 符號，例如，D，E 等；
05 組件系列 70 … 79（70 … 79：安裝和連接尺寸不變）
06 帶彈簧復位
不帶帶有制動器的彈簧復位
電話：021-39529839-8003
傳真：021-60831958
QQ;2880626082
18917038407@163.com
汪潤18917038407
07 標準線圈，濕式插腳
08 直流電壓 12 V
直流電壓 24 V
09 帶隱式手動應急操作
10 單個連接
不帶帶符合 DIN EN 175301-803 的連接器的連接插頭
不帶帶連接器 AMP Junior-Timer 的連接插頭
密封材料
11 NBR 密封件
（可應要求提供其它密封件）請務必確保密封件與所用液壓油的兼容性！
WE 類型的方向閥為電磁線圈操作式方向滑閥。這些閥控制流體
的啟動，停止和方向。
這些方向閥的基本構成為殼體，一個或兩個線圈，
控制閥芯和一個或兩個復位彈簧。
在斷電情況下，控制閥芯由復位彈簧固定在中心位置
或初始位置。控制閥芯由帶濕式插腳的線圈啟動。
要正常運行，必須確保線圈的壓力腔充滿油！
線圈的力通過推桿作用在控制閥芯上并將后者從
其靜止位置推到所需的端位置。這樣可根據閥芯符號接通所需的
流體方向。
圈斷電后，復位彈簧 再次將控制閥芯 推回其
靜止位置。
手動應急操作可圈不通電的情況下移動控制閥芯 。
