進口不二越比例溢流閥,NACHI比例溢流閥性能
v 使用遙控閥時，配管請配到溢流閥遙控口，由于因配管容積產生震動，
建議使用內徑為4mm以下厚管壁的鋼管，連接管長3m以內。
要進行良好的壓力控制，
初運行前要扭松排氣口，充分抽出空氣，讓電磁閥內注滿液壓油。
配管時請采用能使DR口長期處于滿油狀態的連接方式。（G06型使用T口）。
初期調整或因壓力上升，平時必須將手動調整螺栓全部旋回左邊，
負荷容量（閥OUT側容量）G03型號請設為2r以上、G06型號請設為5r以上。
液壓油應在滿足油溫–20.70°C、粘度12.400mm2/s兩種條件的范圍內使用，
TJ粘度范圍為15.60mm2/s。

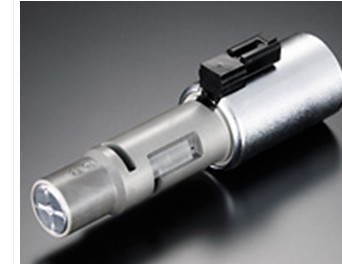

本元件由小型高性能電磁比例液控溢流閥和帶溢流的減壓閥組成，
液壓系統上的壓力與輸入電流成正比進行減壓控制。
由于備有溢流功能，因此即使反力用于OUT側時，OUT側壓力幾乎可以保持一定，
同時，也具有優良的降壓時響應性能的特點。
容許電壓范圍額定電壓的±20%
較大負荷電流100mA
殘余電壓（注3） max. 1.2V
開關用接頭上的配線利用導線或者M12-4針接頭進行連接
高壓大流量平衡活塞型溢流閥。
w 控制液壓回路中較高壓力，亦可作為安全閥使用。
e 通過使用遙控口，進行壓力遙控控制及作為卸載回路使用。
r 安裝面按下表ISO規格。
壓力調節時，扭松鎖緊螺母，將手柄向右轉動，壓力上升，向左轉壓力下降。
x 油箱口背壓請設定為0 . 2 M P a{2kgf/cm2}。
c 作為安全閥使用時，設定壓力要比所需油路壓力高。
