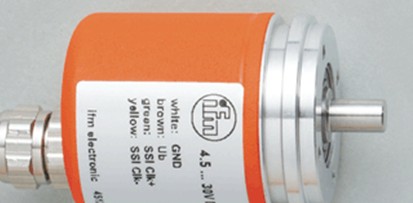

詳細資料易福門空心軸編碼器IY5036

編碼器借助于無磨損的光電掃描工作，

對此它們具有一個與軸固定連接的脈沖盤。

 注意:例如通過很大的脈沖數

(至10.000脈沖/每轉)可以將直線距離調節到小于1毫米。

HTL (推挽), TTL 50 mA (RS422 長線驅動)

工作電壓 [V]  4.75...30 DC

電流損耗 [mA]  < 150

轉速較大值rpm/elec. [1/min]   12000

相位偏差A和B [°]  90

編碼器通過測量所經過的角度或路程的尺寸，顯示一個的脈沖數量/每轉。

開關頻率 [kHz]  1000

輸出功能   HTL (推挽), TTL 50 mA (RS422 長線驅動)

分辨率   可設，出廠設置1024

開機延遲時間 [s]  0.5

編程選擇   分辨率，旋轉方向，HTL(推挽), TTL (RS422 長線驅動)

處理周期小值 [ms]  2.3

 機械技術數據

機械轉速較大值 [1/min]   12000

啟動扭矩 [Ncm]  < 2 (20 °C)

軸, 材料 [mm]  單面開通的空心軸 ? 12 F7, 不銹鋼

 此外，所有的編碼器都產生一個指標脈沖，與每轉產生一個指標脈沖一樣。

對于每一個角度的調節，式編碼器給出一個的已編碼的數值，

電源供應后可以直接使用該編碼值。

該值可省略增量式編碼器所須的參考行程。
