易福門IFM傾角傳感器：JD112接線圖

技術資料

融合加速度傳感器和陀螺儀（IMU）

補償外部加速度

緊湊堅固的外殼

產品特征

測量軸數量 1; (Z)

尺寸 [mm] 27 x 59 x 118.5

傾角測量

角度范圍 [°] 0 ... 360

電氣數據

工作電壓 [V] 9...30 DC

電流損耗 [mA] < 65; (9 ... 30 V DC)

絕緣電阻小值 [MΩ] 100; (500 V DC)

防護等級 III

反相保護 有

反相保護 有

測量/設定范圍

測量原理 微機電系統電容式; (振動傳感器 ; 陀螺儀)

測量軸數量 1; (Z)

傾角測量

角度范圍 [°] 0 ... 360

測量范圍加速度 [g] ± 4

汽車橫擺率測量范圍 [°/s] ± 500

精度/偏差

分辨率 [°] 0.01; (可設定參數)

遲滯 [°] 0.05

溫度系數 [1/K] ≤ ± 0,008°

動態測量

度 [°] ± 0,5

靜態測量

度 [°] ± 0,3

接口

通信接口 CAN

CAN接口數 1

協議 CANopen

出廠設置

波特率: 125 kBit/s

節點ID: 10

版本 CiA DS-410

工作條件

環境溫度 [°C] -40...85

存儲溫度 [°C] -40...85

外殼防護等級 IP 67; IP 68; IP 69K

/測試

EMC電磁兼容

DIN EN 61000-6-2

DIN EN 61000-6-4

抗沖擊

DIN EN 60068-2-27

抗震

DIN EN 60068-2-6

MTTF [年] 260

機械技術數據

重量 [g] 211

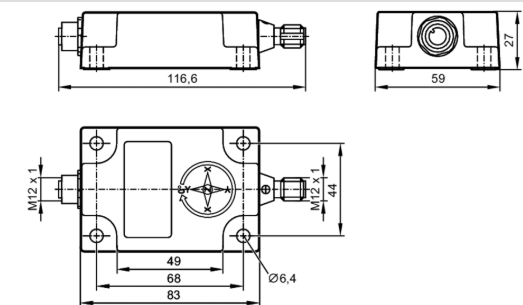

尺寸 [mm] 27 x 59 x 118.5

原材料 外殼: 模壓鑄鋁 黑色; 全密封結構: 聚氨酯樹脂

顯示器/操作件

顯示

準備運作模式 1 LED, 綠色

運作模式 1 LED, 綠色 閃爍

故障 1 LED, 紅色

附件

附件（附送）

保護蓋: 2

注釋

包裝單位 1 件數

電氣連接 - CAN-In

接插件: 1 x M12

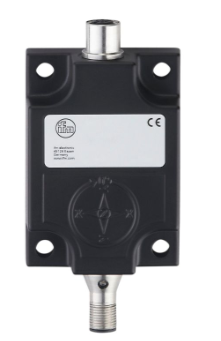

產品圖片
