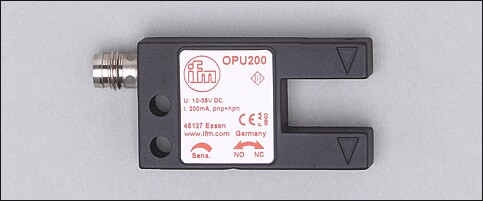

光電傳感器OPU204愛福門安裝簡便
特點應用:
把一個光發射器和一個接收器面對面地裝在一個槽的兩側組成槽形光電。發光器能發出紅外光或可見光,在無阻情況下光接收器能收到光。但當被檢測物體從槽中通過時,光被遮擋,光電開關便動作,輸出一個開關控制信號,切斷或接通負載電流,從而完成一次控制動作。槽形開關的檢測距離因為受整體結構的限制一般只有幾厘米。
⑵對射型光電傳感器,若把發光器和收光器分離開,就可使檢測距離加大,一個發光器和一個收光器組成對射分離式光電開關,簡稱對射式光電開關。對射式光電開關的檢測距離可達幾米乃至幾十米。使用對射式光電開關時把發光器和收光器分別裝在檢測物通過路徑的兩側,檢測物通過時阻擋光路,收光器就動作輸出一個開關控制信號。
快速安裝無須校準變送器和接收器
準確的光束穿過整叉寬度
金屬外殼可減少變形
可通過旋轉開關選擇亮通/暗通模式
通過電位器對靈敏度進行直觀設定
光敏三極管除了具有光敏二極管能將光信號轉換成電信號的功能外,還有對電信號放大的功能。光敏三級管的外型與一般三極管相差不大,一般光敏三極管只引出兩個極--發射極和集電極,基極不引出,管殼同樣開窗口,以便光線射入。為增大光照,基區面積做得很大,發射區較小,入射光主要被基區吸收。工作時集電結反偏,發射結正偏。在無光照時管子流過的電流為暗電流Iceo=(1+β)Icbo(很小),比一般三極管的穿透電流還小;當有光照時,激發的電子-空穴對,使得基極產生的電流Ib增大,此刻流過管子的電流稱為光電流,發射極電流Ie=(1+β)Ib,可見光電三極管要比光電二極管具有更高的靈敏度
電氣設計 PNP
輸出功能 亮通和暗通模式; (可選)
開關量輸出DC電壓降值 [V] 1
開關量輸出DC的持續電流負載 [mA] 100
開關頻率DC [Hz] 5000
短路保護 有
短路保護類型 脈沖
過載保護 有
產品型號:
易福門OGD580
SD9500
IFM LK3124
IM5132
O1D100
EVC004
SV4200
IFM PN2594
光電開關06H201易福門
EVM004
IGS204
ITT231
EVM001
IG511A
DI5020
接近開關EVT123
速度開關DD0203
IFM OK5008
光電傳感器OPU204愛福門安裝簡便
