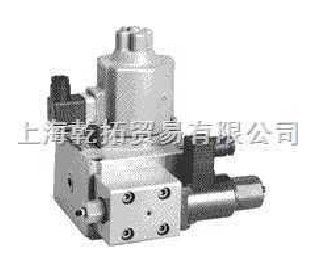

34E-10B，進口油研電磁比例溢流閥

上海乾拓貿易有限公司

電話；021-69001039

直線傳真；021-69000965

手機；17321017802

郵箱；17321017802@163.com

企業QQ：2880626087

聯系人；居琦

電磁控制先導換向閥與此閥配套使用必須內部漏極類型（帶T）。

要進行壓力調整，請松開鎖緊螺母

順時針或逆時針轉動壓力調節螺絲。為了增加壓力，轉動螺絲

順時針。 確保在擰緊鎖緊螺母后再擰緊調整壓力

子板型號：DHGM-06 * -50 / 5080/5090

牢固地在規定的扭矩范圍內。

模塊化閥門的壓降曲線是基于35 mm2 / s（164 SSU）的粘度和比重的0.850。

在上述以外的條件下使用組合閥時，請參閱相應的值下表和公式。

In the pressure adjustment ranges "A" and "B", maximum flow rates are

limited by the pressure setting on the secondary side.

對于任何其他粘度，乘以下表中的因子。

保持所有安裝孔和表面清潔。沒有做

這可能會由于漏油而引起火災。在安裝產品之前，請確保全部

螺栓擰緊到規定的扭矩水平。

擰緊到規格以外的水平可能會導致操作不當，損壞，漏油等。

裝配應在清潔條件下進行，并按照以下程序進行。小心注意

34E-10B，進口油研電磁比例溢流閥

應確保閥門的接口清潔，無污物或其他異物。

安裝模塊化閥門時，請使用下面的子板。 如果不使用這些子板，請確保

安裝表面具有良好的機械加工。

06系列模塊化閥門使用以套件形式提供的雙頭螺栓安裝。

 試運行后，請務必在規定的扭矩范圍內再次擰緊。

將六個柱螺栓擰入，完全擰入螺紋孔

Referring to the secondary pressure vs. m aximum flow characteristics on

the following page, use the valve at the maximum flow rate within a zone

highlighted with .

安裝表面的子板或歧管。

參考電路圖，堆疊模塊化閥門和電磁控制先導換向閥。

小心將其O形圈側面對準子板或歧管，

將雙頭螺栓放置到位，并確保檢查定位銷位于銷孔處。對齊堆疊的閥門的末端。

將六個螺母擰入雙頭螺栓，并擰緊

扭矩。試運行后，務必重新擰緊螺母

將排液管（Y口）獨立連接到油箱以獲得穩定的壓力設定。 與此同時，
