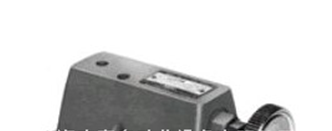

優質油研插裝式溢流閥,YUKEN插裝式溢流閥樣本
它可用作小流量液壓系統的電液比例控制先導閥,
根據輸入電流成比例地調節壓力。
但是,這種閥應和配套的功率放大器一起使用。
本閥是閉環控制式電-液比例節能閥:流量控制系采用新開發之小型
比例電磁鐵,并配合閥芯位移傳感器和壓力傳感器(任選)來檢測閥芯
位移和壓力進行反饋,的實現高響應,、高性能的閉環控制。
工作時,液壓力同時作用于主閥芯及先導閥芯的測壓面上。
當先導閥1未打開時,閥腔中油液沒有流動,
作用在主閥芯6上下兩個方向的壓力相等,
但因上端面的有效受壓面積A2大于下端面的有效受壓面積A1,
主閥芯在合力的作用下處于下端位置,閥口關閉。
由于阻尼孔的阻尼作用,使主閥芯6所受到的上下兩個方向的液壓力不相等,
主閥芯在壓差的作用下上移,打開閥口,實現溢流,并維持壓力基本穩定。
調節先導閥的調壓彈簧9,便可調整溢流壓力。
較大流量從125~600 L/min共有4種,06閥采用大流量化設計,不但較大
流量可達600 L/min而且體格大小和質量比以往閥小,對設備的小型化、輕量化有很大的幫助。
其工作原理與三節同心先導型溢流閥相同,
只不過油液從主閥下腔到主閥上腔,需經過三個阻尼孔。
阻尼孔2和4相串聯,相當三節同芯閥主閥芯中的阻尼孔,
是半橋回路中的進油節流口,作用是使主閥下腔與先導閥前腔產生壓力差,
再通過阻尼孔3作用于主閥上腔,從而控制主閥芯開啟。
阻尼孔3的主要作用是用以提高主閥芯的穩定性,它的設立與橋路無關。
這種閥是由一個小型的直流電磁鐵和一個直動式溢流閥組成的。
