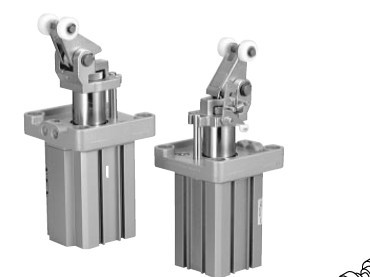

SMC止動氣缸（RSQ、RSG、RSH、RSA）
止動氣缸用于傳送線上，使運行中的弓箭停止。
例：直徑340mm的氣缸，工作壓力為3kgf/cm2時，其理論輸
出力為多少?芽輸出力是多少?
將P、D連接，找出F、F′上的點，得：
F=2800kgf；F′=2300kgf
在工程設計時選擇氣缸缸徑，可根據其使用壓力和理論推力
或拉力的大小，從經驗表1－1中查出。
例：有一氣缸其使用壓力為5kgf/cm2，在氣缸推出時其推力為
132kgf，（氣缸效率為85%）問：該選擇多大的氣缸缸徑?
●由氣缸的推力132kgf和氣缸的效率85%，可計算出氣缸的理論
推力為F=F′/85%=155(kgf)
●由使用壓力5kgf/cm2和氣缸的理論推力，查出選擇缸徑為?6
3的氣缸便可滿足使用要求。
RSA
種類 系列 缸徑 安裝形式
動作方式 桿端形式 擴展規格
安裝高度固定式 RSQ 12、16、20、32、40、50 1、通孔安裝
2、螺孔安裝
法蘭安裝 1.單作用彈簧壓出
2.雙作用
4.杠桿形（不可調、可調） 1.帶磁性開關
4.杠桿檢出開關
安裝高度可調式 RSG 40、50
重載型 標準式 RSH 20、32、40、50、63、80
簡易式面是氣缸理論出力的計算公式：
F：氣缸理論輸出力（kgf)
F′：效率為85%時的輸出力（kgf）－－（F′=F×85%）
D：氣缸缸徑（mm)
P：工作壓力（kgf/C㎡）
