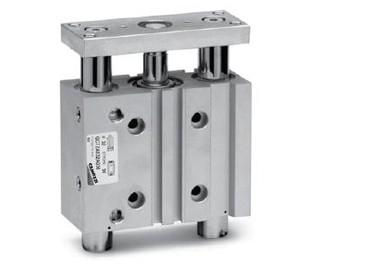

QC 系列導桿氣缸缸徑從 20 至 63 mm 共六種，氣缸
與導向裝置設計在一體，移動部
件可以承結構形式 單氣缸，雙導桿，單固定板，QCT 型采用青銅粉末冶
金導向套，QCB 型采用滾珠直線導軌導向套
工作方式 雙作用
材料 陽極氧化鋁合金基體，鍍鋅鋼前固定板，軋輥
AISI 303 不銹鋼活塞桿，聚氨酯密封件，
軋輥 420B 不銹鋼導桿（QCT）或 C50 淬硬鋼導桿（QCB）
安裝方式 借助于基體上的螺紋孔或通孔
行程 見標準行程表
工作 軋輥 AISI 420B 不銹鋼導向桿（QCT）或 C50 淬硬鋼導向桿（QCB ）
020 缸徑
020 = 20 mm
025 = 25 mm
032 = 32 mm
2
■ = 雙作用
可按接安裝磁性接近開關的溝槽。
綜合參數
? 磁性接近開關可以直接安裝于
基體的兩側
? 青銅粉末冶金導向套和滾珠直
線導軌導向套兩種形式
? 氣缸和導向裝置制成一體
潤滑油溫度 0 ÷ 80°C（干燥空氣為 - 20°C）
工作壓力 1 ÷ 10 bar
速度 50 ÷ 500 mm/s（空載）
介質 潔凈空氣，不需潤滑。如使用了油霧潤滑，應不
間斷的使用油霧潤滑（建議使用 ISO VG32 受較大的徑向
負載及力矩，很適合安裝在較小的空間內。氣缸導桿的導向套有兩
種形式：青銅粉末冶金導向套（QCT）和滾珠直線導軌導向
套（QCB）。當徑向負載較大
時，一般采用 QCT 型；而當運動精度較高，且使用頻率較
大時建議采用 QCB 型。
兩種形式的導桿氣缸內部均裝有緩沖墊，以防止活塞與端
蓋的直接撞擊。基體兩側均
設計有可直 303 不銹鋼活塞桿，聚氨酯密封件，
