注1) 雙電控配線規格: 對集裝式全部位數、單電控?雙電控?3位及4位的電磁閥都可使用。

注2) 配置: 配線規格應在集裝說明書上指示。

閥的位數從D側數為1位。

在集裝式型號的下方，按圖示裝載的閥從1位順序并記。

符合MIL-C-24308

JIS-X-5101

扁平電纜插頭

導線插頭: 26針MIL型

帶張力釋放

符合MIL-C-83503標準

扁平電纜插頭

導線插頭: 20針MIL型

■EXH隔斷閥芯

■隔斷閥芯用指示標記

■帶快換接頭的消聲器

■堵頭(白色)

SUP、EXH隔斷用標記 EXH隔斷用標記

集裝閥的壓力供給通路上，由于塞入SUP隔斷閥芯，在一個集裝式上，便能供

給高2 種以上的不同壓力。(和先導口隔斷閥芯組合使用。)

■蓋塊組件

SZ3000-55-1A

用于安裝在備用增加閥的位置上。

貼在塞入SUP、EXH隔斷閥芯的閥上，從外部便能確認的標記。( 各 3個)

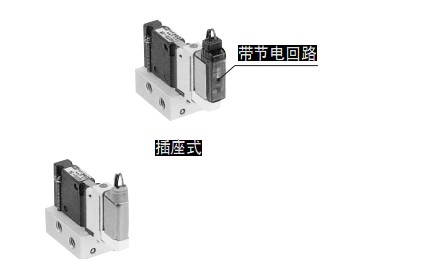

smc五通電磁閥，SMC集裝式電磁閥特點

部先導式的混合集裝式。(與SUP、EXH隔斷閥芯組合使用。)

集裝閥的排氣通路上，由于塞入EXH隔斷閥芯，便可將閥的排氣分開，使它不

影響其他閥的排氣。(兩個EXH隔斷閥芯可分成2個EXH通路。)

SZ3000-155-1A

SUP隔斷用標記 先導口隔斷用標記

※集裝式發貨時，若在集裝說明書等上同時訂貨隔斷閥芯的場合，貼在裝入隔斷閥芯處出廠。

集裝式的3(R: 排氣)通口上，可快速安裝的消聲器。

帶張力釋放

符合MIL-C-83503標準

扁平電纜插頭

導線插頭: 10針MIL型

帶張力釋放

符合MIL-C-83503標準

另外，配置復雜的場合，應在集裝說明書上指示。

(指示單線圈的配線的場所，不能使用雙電控?3位及4位的閥，應注意。

SUP隔斷閥芯

插入未使用的氣缸通口及SUP、EXH通口上。

適合管接頭

KQ2P-04

KQ2P-06

KQ2P-08

系列SZ3000

型號SZ3000-114-4A

系列SZ3000(?8)用

型號AN203-KM8

有效截面積

先導口隔斷閥芯 B

在集裝閥的先導通路上，由于塞入先導口隔斷閥芯，可適應內部先導式、外
