前面單元的安裝 帶通孔
安裝類型 帶通孔
帶溝槽螺母
氣動接口，等待位置 M5
氣動連接 M5
底座的材料信息 鍛造鋁合金
十字導軌的材料信息 熱處理鋼
擺動模塊
My為靜態時的較大扭矩 10 Nm
Mz動態時的較大扭矩 2.4 Nm
Mz 為靜態時的較大扭矩 10 Nm
較大有效負載 1 kg
6 bar時的理論作用力 50 N
產品重量 4,600 g
垂直
工作模式 雙作用
帶擺動式驅動器和防護蓋，等待位位于左側。
有導向的動作順序
位置檢測 用于接近式傳感器
防止扭轉/導向 十字交叉導向
工作壓力 4 ... 8 bar
短循環周期 0.8 s
重復精度 ±0,01 mm
工作介質 壓縮空氣符合ISO8573-1:2010
側向元件的材料信息 鍛造鋁合金
等待位置也可以在左面
Z 軸向上的行程 35 ... 50 mm
Z 方向上的行程，工作行程 20 mm
緩沖 CC: 兩端帶液壓緩沖器
軟特性
裝配位置 導軌

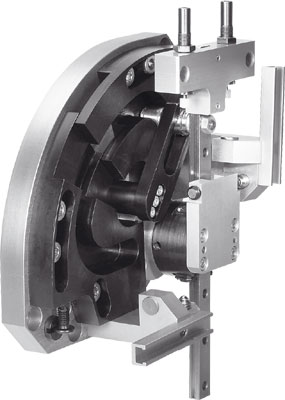

抓取模塊
HSP-16-AP-SD-WL
產品代號: 533610
尺寸 16
較大Z行程，等待位置 25 mm
Y軸向上的行程 90 ... 110 mm
設計結構 十字交叉導向
關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣
(一旦使用后要求一直使用經過潤滑的壓縮空氣)
環境溫度 0 ... 60 °C
