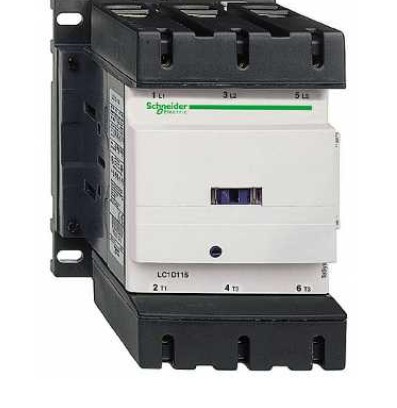

LC1E0601M6N，施耐德接觸器功能簡介

上海乾拓貿易有限公司

電話：021-69000965

傳真：021-39529830-8007

手機：17321056802 (微信就是手機號)

郵箱：17321056802@163.com

企業QQ：2880626084

聯系人：鄭娜

地址：上海嘉定區嘉涌路99弄6號樓713

額定工作電壓 [Ue] <= 690 V AC 50/60 Hz 適用 電源回路

額定工作電流 [Ie]

6 A (<= 60 °C) AC AC-3 適用 電源回路 <= 440 V

20 A (<= 60 °C) AC AC-1 適用 電源回路 <= 440 V

? 工作溫度 : -20°C to +70°C

? 產品 : CCC,RoHS,REACH

巧環保芯,易天下行

高

接觸器應用領域

應用于接通分?jǐn)嗾?dòng)的鼠籠電機

應用于功率因數大于等于0.95的交流負載中

使用類別 AC-1，AC-3

極數 3P

回路觸點類型 3 NO

簡單有效            實用性與高性

熱繼電器系列

? 電流范圍 : 0.1A-630A（配合接觸器適用）

? CT+小熱繼設計

? 功率范圍 : 2.2kW－335kW(AC-3@380V)

? 電流范圍 : 6A-630A(AC-3@380V)

電動機功率 (kW)

2.2 kW 在…上 415/440 V AC 50/60 Hz

3 kW 在…上 500 V AC 50/60 Hz

1.5 kW 在…上 220/230 V AC 50/60 Hz

2.2 kW 在…上 380/400 V AC 50/60 Hz

3 kW 在…上 660/690 V AC 50/60 Hz

額定接通能力 [Irms]

140 A AC 適用 輔助觸點 符合 IEC 60947-5-1

60 A - 440 V AC 適用 電源回路 符合 IEC 60947-4-1

平均阻抗 2.5 mΩ 在…上 50 Hz Ith 20 A 適用 電源回路

機械壽命 10000000 次

較大操作頻率 1800 次/小時 在…上 <= 60 °C

控制電壓限額 0.3...0.6 Uc 在…上 <= 55 °C 釋放 60 Hz

? 操作線圈 : AC 24V-380V

? 溫度補償 : -20°C to +60°C

? 缺相保護 : 兩相1.3Ir,另一相為0

控制回路特性 AC 60 Hz 標準

控制回路電壓 220 V AC 60 Hz

輔助觸點類型 1 NC

額定沖擊耐受電壓 [Uimp] 6 kV (線圈未連接到電源電路) IEC 60947

額定短時耐受電流 [Icw]

80 kA 在…上 <= 40 °C - 10 s 適用 電源回路

45 kA 在…上 <= 40 °C - 60 s 適用 電源回路

20 kA 在…上 <= 40 °C - 600 s 適用 電源回路

安裝方式 DIN 導軌安裝，底板安裝

過電壓類別 III

約定發熱電流 [Ith] 20 A <= 60 °C 電源回路

? 脫扣等級 : 10A

0.85...1.1 Uc 在…上 <= 55 °C 運行 60 Hz(~50Hz吸合)

功耗 (VA) 95 VA 在…上 20 °C (0.75) 60 Hz(~50Hz保持)

功耗 (VA) 8.5 VA 在…上 20 °C (0.3) 60 Hz

熱消散 2...3 W 適用 控制回路

額定絕緣電壓 [Ui] 690 V 符合 IEC 60947-4-1

額定分?jǐn)嗄芰?span id="thq8tvp" class="Apple-tab-span" style="white-space: pre;"> 48 kA 在…上 440 V 適用 電源回路 符合 IEC 60947
