SUNX輸出光電耦合器注意事項/PhotoMOS使用注意事項1

1.關于降額設計

降額是性設計中所不可或缺的內容，是關乎產品壽命的重要因素。

即使本產品的使用條件(使用溫度、電流、電壓等)是在較大額定值范圍內，如在高負載(高溫、高濕、高電流、高電壓等)下連續使用，

可能會造成性顯著降，因此相對于較大額定值，請充分降額，并在實際機器上進行確認后再加以使用。

另外，預計會因本產品品質不良等原因而對人身安全以及財產產生重大影響的情況下，從制造物責任的觀點出發，

建議針對較大額定值確保更大的余量，同時采取雙重電路等安全措施。

2.關于施加過較大額定值

各端子的電壓、電流值過較大額定值時，內部元件可能會因過電壓、過電流引起劣化。甚至會造成配線的熔斷和硅膠P/N接合部的破壞。

3.關于輸入電壓（功率電壓驅動型、TSON型）

輸入電壓的上升率及下降率dv/dt，請在100mV/ms以上使用。

4.關于振蕩電路及控制電路

可能會因浪涌和靜電等受到破壞。關于抗干擾和振蕩電路工作時會對周邊電路產生的影響等，使用前請通過實際機器充分進行確認，并在系統上采取對策。

5.關于靜電放電引起的劣化、破壞（TSON/RF C×R3/C×R5/C×R10）

各種因素所產生的靜電接觸到輸出光電耦合器的各端子時會進行放電，破壞元件內部，這種現象稱為靜電破壞現象。

使用時請注意以下注意事項，實施靜電對策。

1.操作輸出光電耦合器的作業人員，請穿戴制電性作業服，通過500kΩ~1MΩ左右的保護電阻，實施人體接地。

2.請在作業臺上粘貼帶導電性的金屬板，對測量儀器和治具等實施接地。

3.使用電烙鐵時，請使用漏電流較少的產品，或對電烙鐵前端進行接地。(建議使用電壓用的電烙鐵。)

4.組裝時使用的設備等也應正確地接地。

5.對印刷安裝基板和機器進行包裝時，請避免使用發泡苯乙烯、聚乙烯

等帶電性的高分子材料。

6.對輸出光電耦合器進行儲存和搬運時，請在不易產生靜電的環境(例

如濕度45%~60%)中通過導電性包裝材料進行保護。

6.關于未使用端子

由于3號端子在輸出光電耦合器內部電路使用，因此請勿連接到A,B,C或外部電路(6腳型)。

7.關于端子間的短路

輸出光電耦合器通電過程中，如果將輸入/輸出端子間短路，則可能破壞內部IC，敬請注意。

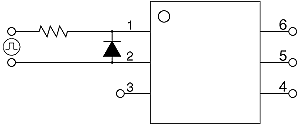

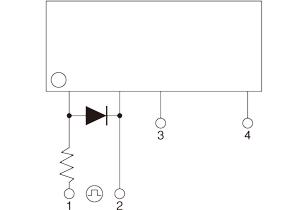

8.關于輸入端浪涌電壓

在輸入端子中施加反方向浪涌電壓的情況下，請在輸入端子逆向并列方向連接二極管，請勿在輸入端子上施加逆耐壓以上的逆電壓。

1. 6腳型

2. 功率

關于建議輸入電流值輸入電流值建議選擇以下值。

產品	建議輸入電流值
DIP?SOP?SSOP?SON	AQV10,11,20系列 APV11,21系列(MOSFET驅動)	10mA
	AQY21,41系列 AQV21,41系列 AQV22系列 AQY22系列 AQV25,45系列 AQW21系列 AQW41,61系列 AQW22系列 AQW25,45,65系列 AQS22系列	5mA
	AQY212GS，AQY212G2S，AQY211G2S AQY21＊H,41＊H系列 AQY210KS、AQY210HL AQY27系列 AQV21＊H系列 AQV25＊H,45＊H系列 AQV25＊G系列、AQV255GS，AQV252G2S AQW21＊H,41＊H,61＊H系列 AQW210HL	5～10mA
	AQV23系列、AQY23系列	2mA
SIL	AQZ10,20,40系列、AQZ26系列	5～10mA
SIL	AQZ19系列	10mA
