施耐德小尺寸塑殼斷路器，schneider斷路器PDF文檔

產品系列Compact

脫扣器類型熱磁式

脫扣器名稱TM-D

脫扣器保護功能LI

脫扣器額定值160 A 在…上 40 °C

保護類型過載保護 (熱保護)

短路保護 (磁保護)

長延時電流整定值 [Ir]0.7...1 x In

短延時電流整定類型固定式

運行溫度-25...70 °C

貯存環境溫度-40...85 °C

較高工作海拔5000 m 有降容

8 kV 根據 IEC 60947-2

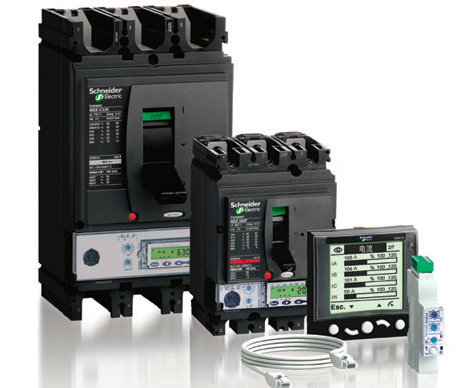

小尺寸塑殼斷路器16-160A

NSXm是NSX塑殼斷路器系列的新成員.NSXm繼承了NSX系列優異的產品結構，

產品類型斷路器

顏色灰色 (RAL 7016)

IP 保護等級IP40 (前面蓋) 根據 IEC 60529

IK 保護等級IK07 根據 IEC 62262

污染等級3 根據 IEC 60947-1

LV426103

LV426104

LV426105

LV426106

除了的性能、的保護和靈活的安裝之外，NSXm還增添了新的創新功能，例如EverLinkzhuanli接線技術和一體式漏電保護斷路器

LV426100

LV426101

LV426102

短延時時間整定類型固定式

磁保護電流1000 A

電磁脫扣電流1500 A

隔離功能適用 根據 IEC 60947-2

使用類別AC類

產品名稱Compact NSXm

產品名NSXm 160E

產品應用配電保護

保護

補充信息

額定電流 [In]160 A

電極描述4P 4d

中性線位置左側

控制類型手柄

安裝類型螺釘固定 適用 底板安裝

鎖定夾鎖緊 適用 DIN 導軌安裝

2000 m 不降容

機械壽命20000 次 根據 IEC 947-1 附錄 K ed 5.2 適用 In

電氣壽命10000 次 根據 IEC 947-1 附錄 F ed 5.2 適用 In 在…上 440 V

高度137 mm

分?jǐn)嗄芰?/p>

25 kA 在…上 220...240 V AC 50/60 Hz 根據 IEC 60947-2

16 kA 在…上 380...415 V AC 50/60 Hz 根據 IEC 60947-2

10 kA 在…上 440 V AC 50/60 Hz 根據 IEC 60947-2

額定工作電壓 [Ue]690 V AC 50/60 Hz 根據 IEC 60947-2

使用分?jǐn)嗄芰?[Ics]

25 kA 在…上 220...240 V AC 50/60 Hz 根據 IEC 60947-2

16 kA 在…上 380...415 V AC 50/60 Hz 根據 IEC 60947-2

10 kA 在…上 440 V AC 50/60 Hz 根據 IEC 60947-2

額定沖擊耐受電壓 [Uimp]

網絡類型AC

網絡頻率50/60 Hz

斷路器型號E

額定絕緣電壓 [Ui]800 V 根據 IEC 60947-2

9mm標準12 模塊

極間距35 mm 帶有擴展器

27 mm 不帶擴展器

接線能力1 EverLink?接線器 2.5...95 mm? (剛性/柔性) 導體 :銅

1 EverLink?接線器 2.5...70 mm? (軟線) 導體 :銅

LV426108

LV426109

LV426110

LV426111

LV426112

LV426113

LV426114

LV426115

LV426116

LV426117

LV426118

LV426119

LV426120

LV426121

LV426122

LV426123

LV426124

LV426125

LV426126

LV426127

LV426128

LV426129
