TURCK模擬量隔離柵信號類型/turck隔離柵型號
我們針對分離,成型,處理,轉換和調節模擬量信號提供適當的接口設備。
雙通道模擬信號隔離器IM31-12EX-U將正常有源電壓或電流信號從危險區隔離傳輸到安全區。
該設備有2路0/2…10 V或0/4…20 mA信號輸入回路和2路帶短路保護的0…10 V信號輸出回路。
標準模擬量信號從防爆區域傳輸到非防爆區域
輸入回路:0/2…10 V 或0/4…20 mA
輸出回路:0/2…10 V

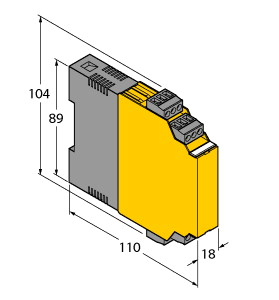

型號 IM31-22EX-U
貨號 7506326
防爆 TüV 04 ATEX 2679
工作范圍 II (1) G; II (1) D
點火保護類別 [Ex ia Ga] IIC/IIB; [Ex ia Da] IIIC
防爆 TüV 06 ATEX 553387 X
工作范圍 II 3 G
防爆類型 Ex nA [ic Gc] IIC/IIB T4 Gc
典型曲線 線性
本安輸出回路
工作電壓 正常供電電壓
工作電壓 20…250 VAC
頻率 40…70 Hz
工作電壓范圍 20…125 VDC
功耗 e 2.2 W
輸入電壓 0/2…10 VDC
輸入阻抗(電壓) ? 50 kò
電流輸入 0/4…20 mA
輸入阻抗(電流) e 50 ò
輸出回路
該產品組合包括模擬信號隔離器、隔離轉換器、溫度測量放大器、電位計放大器、跳閘放大器以及電位監控器
- 可滿足簡單及復雜的需求,適用于防爆及非防爆應用,具備用于 DIN 導軌的 IP20 外殼以及用于分散現場遠程控制的緊湊型 IP67 外殼。
輸出電壓 0/2...10 V
負載電阻/電壓輸出 ? 0.5 kò
上升時間(10…90 %) e 50 ms
下降時間(90…10 %) e 50 ms
測量精度(包括線性度、遲滯和重復性) e 0.1 滿量程的 %
參考溫度 23 °C
溫度漂移 e 0.01 % / K
電流隔離
測試電壓 2.5 kV
重要說明 對于Ex-應用,適用相應Ex證書
(ATEX、IECEx、UL等)中規定的值。
通過前端的DIP開關可調整傳輸特性。在開關位置輸入信號無干擾1:1傳輸,可用于安全區內的輸出。
當開關位置位于“LZ”時,輸入的死零信號(0…10 V或0…20 mA)轉換成活零信號(0…10 V)輸出
綠色LED指示燈表示產品工作正常。
