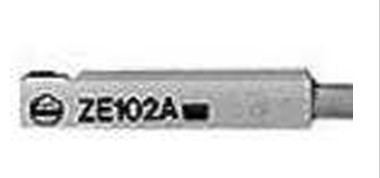

KOGANEI磁性開關設計選型/安裝調節

F18T3-PS3  標準電壓 JDA16*15

F18T3V-A1-PS   DC24V JDA16*15-B

F18T3V-PS   DC24V JDA16*20

F1Y180-4ME2-83  標準電壓 MGAPS8*20-L-ZE135B2

1. 請注意帶磁性開關氣缸的安裝環境。

請不要在產生大電流及強磁場的地方使用壓力磁性開關。否則將導致誤動作。此外，安裝構件請不要使用磁體。否則將導致誤動作。

2. 磁性開關請安裝到動作范圍的。

請調整磁性開關的安裝位置，使活塞正好停到動作范圍(ON時的范圍)的。設定成動作范圍的端部(ON、O F F的界限)時，動作會變得不穩定。動作范圍也會因溫度變化變動，請予以注意。

3. 安裝磁性開關時，請按擰緊扭矩的大小擰緊。

過允許擰緊扭矩擰緊時，安裝螺釘、安裝支架、磁性開關等可能會損壞。此外，如果擰緊扭矩不足，則會發生磁性開關位置偏移， 導致動作不穩定。關于擰緊扭矩。

F1WR090-4E1  DC24V MGAPS8*10-L

4. 請勿在裝有磁性開關導線的狀態下搬運氣缸。

往氣缸上安裝好磁性開關后，請不要抓住導線搬運氣缸。不僅可能弄斷導線，也會對磁性開關內部施加應力，可能導致內部元件損壞，因此請不要這樣做。

5. 請勿掉落、碰撞。

F18T4  標準電壓 JDA16*25

F1W110-4E1 DC24V MGAPS6*30-L

F1W113-4KE2 DC24V   MGAPS6*5-L-P4

使用時，請勿敲打或使其掉落、發生碰撞，施加過大沖擊(294.2m/s2以上)的行為。有觸點磁性開關時，有時觸點可能會誤動作或瞬間發出、中斷信號。此外，觸點間隔會發生變化，磁性開關的靈敏度也隨之發生變化，并導致誤動作。即使磁性開關主體不損壞，磁性開關內部也可能會損壞并導致誤動作。

KOGANEI磁性開關設計選型/安裝調節

F18T3V-PS3   標準電壓 JDA16*20-B

F1WR090-4KE2  DC24V MGAPS8*10-L

F1Y110-4ME2-81-DC24V       MGAPS8*10-R

F1Y180-4ME2-81  標準電壓 MGAPS8*10-R-ZE235A2

1. 請確認規格。

1. 在規格范圍外的電壓、電流、溫度、沖擊等下使用時，會引起破壞及動作不良，因此請熟讀規格后再正確使用。

2. 請注意氣缸間不要相互接觸。

2. 并排靠近2個以上帶磁性開關的氣缸進行使用時，相互會有磁性干擾，因此磁性開關可能會誤動作。

3. 行程中間位置的位置檢測過程中，請注意磁性開關的ON時間。

F18T4-A1   DC24V JDA16*30-B

F18T4-PS 標準電壓 MGAPS6*20-L

F18T5-PS-DC24V MGAPS6*20-R

3. 將磁性開關設定在氣缸行程的中間位置、檢測活塞的通過情況時，若氣缸速度過大的話，磁性開關的動作時間縮短，有時負載(可編程控制器等)不動作，請予以注意。

可檢測的較大氣缸速度是

V[mm/s]=磁性開關動作范圍[mm]/負載動作所需時間[ms]×1000

請盡量縮短接線。

4. 無觸點磁性開關請安置到EN標準上的30m以內。此外，對于有觸點磁性開關，如果接線過長(10m以上)，則磁性開關的壽命會

因電容性浪涌而縮短。如果接線較長，則請設置樣本中記載的保護回路。

4.負載為誘導性、容量性時，也請各自設計登載在樣本上的保護回路。

5. 請勿用力反復彎曲或拉扯導線。反復彎曲或拉扯導線的話，會引起斷線。

6. 請注意泄漏電流。

2線式無觸點磁性開關，即使在關閉時動作內部回路的電流(泄漏電流)也會流到負載處，請確認是否滿足下列公式。

　 可編程控制器的輸入OFF電流＞泄漏電流

不滿足上述公式時，請選擇3線式無觸點磁性開關。并列連接n個磁性開關的話，泄漏電流也變成n倍。

7. 請勿在30mm/s以下的速使用有觸點磁性開關。否則可能會導致誤動作或功能停止

F1Y180-4ME2-84  標準電壓 MGAPS8*20-R

F300-02 MGAPS8*20-R-ZE135B2

F300-02-A MS10*20-ZE102A2

F300-02-A-B MS10*30

F300-02-B MS10*30-ZE102A1

F300-02-F1 MS10*30-ZE102A2

F300-02-F1-B MS10*30-ZE135A2

F300-03 MS10*40

F300-03-A MS10*50-ZE155A2

F300-03B MS16*20

F600-02 MS6*10

F600-02-0A     MS6*20

DPA-63-16/193392

8240500.9101.230.50

SCG551A421MO 24V/DC

SCG551A422MO，24DC

電磁閥YA2BB4522G00040

35A-ACA-DAAJ-1KA

MAC品牌58D-16-111JA 58D-16-111JA

ISG230-N030

A12PS25-1P DC24V   臺灣FONTAL

A12PS25-1P DC24

SY5220-5LZD-01

SY5120-5LZD-01

parker電磁閥線圈73228BN64TSONOL222B8

(ASCO)&SCG551A001MS 24VDC

替代型號是SCE238D004閥，230/50

替代型號是SCE238D004，230/50

VSONC-1S11-VE-F1

JCK 40x50 AM1R HLK

JCK 50x90 AM1R HLK

777301

PILZ緊急停止繼電器PNOZX3P   777310

PILZ安全擴展裝置PZEX4 774585

4WE6D62/EG24K4由以下替代4WE6D62/EG24N9K4

VSVA-B-B52-ZD-A1-1T1L

伊頓轉向器282-1023-003?ABY86B740DA000000GAAA3A0AEC0C

伊頓轉向器212-1017-002 ABU55A660CA010000DAAC3A0AA10B

KOGANEI磁性開關設計選型/安裝調節
