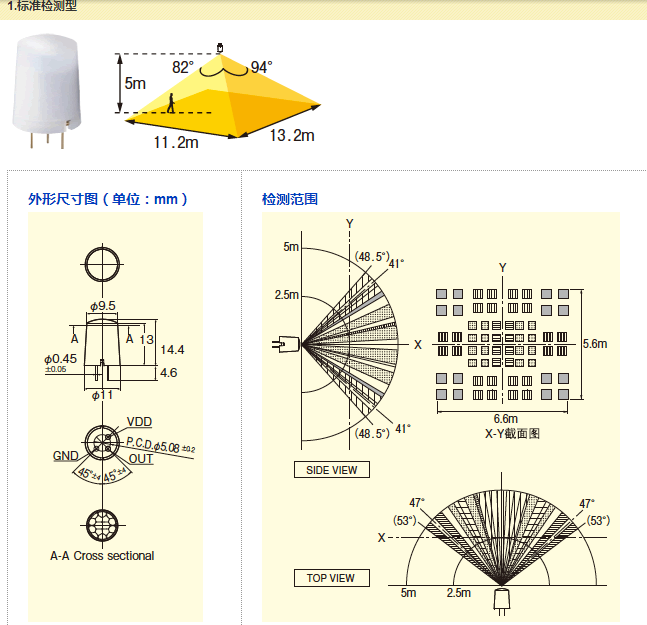

SUNX紅外線傳感器EKMB（WL）系列尺寸圖 檢測范圍

原理上應注意的事項

PaPIRs運動傳感器是用于檢測紅外線變化的焦電型紅外線人體傳感器。在檢測人 體以外的熱源，或無熱源溫度變化及移動的情況下，可能無法進行檢測。一般來說， 在以下情況下，需要特別注意。請務必在實際使用狀態下確認性能以及性。

1.檢測人體以外的熱源時

a) 小動物進入檢測范圍時

b) 太陽光和白熾燈等熱源，以及其他強光源等光線射入傳感器時，不論檢測范 圍內外。

c) 因冷溫室設備的暖風 冷風和加濕器的水蒸氣等而使檢測范圍及其周邊的 溫度發生急劇變化時

2.難以檢測熱源時

a) 在傳感器和檢測物體之間有玻璃和丙烯基等難以透過遠紅外線的物質時

b) 檢測范圍內的熱源幾乎不運動，或高速移動時。

3.檢測區域擴大的情況下

周圍環境溫度和人體的溫度差較大的情況下，即使在的檢測范圍以外，有 時也存在廣闊性檢測區域。

4.發生誤動作時

基于焦電元件的性質，有時由于偶然突發性噪聲輸出，也會輸出無用的檢測信 號。在用途上，如果不容許有無用的輸出，請采取加設脈沖計數器等的對策。

關于無鏡頭產品

對于不帶鏡頭的產品，如果在此狀態下使用，則其檢測結果將會不確切，不能 規定檢測距離和檢測角度。因此請分別準備符合客戶設計的鏡頭。關于鏡頭設 計相關的技術信息，請向本公司詢問。

關于鏡頭材料和鏡頭底板的設置

作為可透過紅外線的通用材料僅有聚乙烯，在鏡頭上采用了高密度聚乙烯 (HDPE)。如果在鏡頭前放置鏡頭底板等，請務必使用聚乙烯材料。但因其厚度和 顏色的不同，會導致紅外線透過量減少 傳感器的檢測靈敏度減少及檢測距離 縮短，因此請通過實物來確認其靈敏度。
