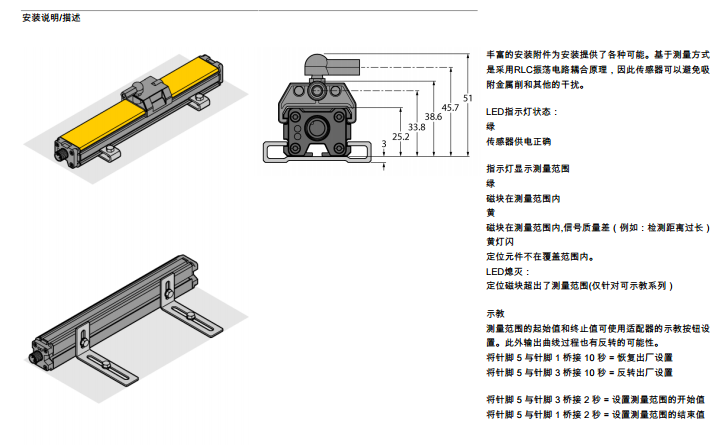

德國直線位移傳感器安裝說明

功能原理線性位移傳感器

的測量原理基于定位元件和傳感器交迭而產生的內部電路波動，因此可輸出一個與定位元件位置成比例的信號。堅固的外殼和免維護性取決于非接觸式的操作模式。產品具有高重復精度，高分辨率，高線性度和寬溫度范圍的特點。新技術確保無論在交流或直流區域，都可實現抗強磁干擾。

工作電壓指示 LED指示燈 綠測量范圍顯示 多功能LED燈, 綠，黃，黃燈閃方型，鋁/塑料多樣安裝方式指示燈顯示測量范圍抗電磁干擾的盲區分辨率, 12-bit4線, 15…30 VDC模擬量輸出測量范圍可設定0…10 V 和 4…20 mAM12 x 1 公頭連接器， 5針

型號 LI300P0-Q25LM0-LIU5X3-H1151

貨號 1590003

測量范圍 [A…B] 300 mm

分辨率 0,073 mm/12 bit

標稱距離 1.5 mm

Blind zone a 29 mm

Blind zone b 29 mm

重復精度 e 0.026 滿量程的 %

線性度 e 0.07 % 滿量程

溫度漂移 e ± 0.003 % / K

磁滯 不適用

工作溫度 -25…+70 °C

工作電壓 15…30 VDC

余波 e 10 % Uss

隔離測試電壓 e 0.5 kV

短路保護 是

斷路/反極性保護 是/ 是（供電電壓）

輸出性能 5針, 模擬量輸出

模擬量電壓輸出 0…10V

電流模擬量輸出 4…20 mA

負載電阻/電壓輸出 ? 4.7 kò

負載電阻，電流輸出 e 0.4 kò

采樣比率 500 Hz

電流損耗 < 50 mA

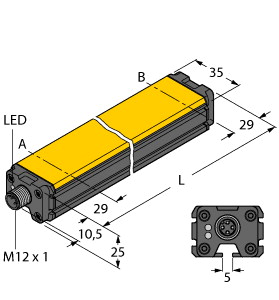

設計 方型, Q25L

尺寸 358 x 35 x 25 mm

外殼材料 鋁, 陽極電鍍

感應面材料 塑料, PA6-GF30

電氣連接 連接器, M12 × 1

防震動性 55 Hz (1 mm)

防沖擊性 30 g (11 ms)

防護等級 IP67

MTTF 138 年 符合SN 29500 (Ed.99) 40 °C

工作電壓指示 LED指示燈 綠

測量范圍顯示 多功能LED燈, 綠，黃，黃燈閃

1590018

1590011

1590203

1590003

1590757

1590756

1590759

1590758

1590605

1590012

1590204

1590004

1590606

1590013

1590205

1590005

1590729

1590725

1590745

1590741
