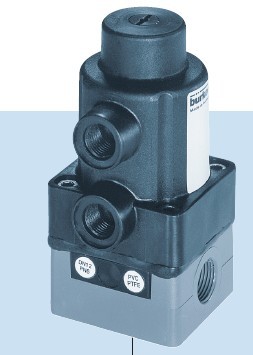

寶德電機控制的3280系列比例閥
133328停產代替為:221486
非介質接觸式驅動器
出色的調節范圍及快速的反應時間
電功率消耗
額定寬度從 DN 2 至 6 mm
規格:標準款、帶位置調節儀款、帶過程調節器款
直接作用式比例閥型號 3280 適用于在密封式或開放式調節回路中計量液體和氣體。閥門通過線性步進電機驅動。
Medium Neutral gases, liquids
Pressure Range1) 0…6 bar (high pressure version up to 22 bar (depending
on orifi ce size, see ordering chart) available)
Closure time 2.5 sec. (0…100 % stroke)
Fluid temperature 0 to + 70 °C
Ambient temperature - 10 to + 60 °C
Viscosity Max. 600 mm2/s (cSt)
Power supply 24 V DC ± 10 % (max. residual ripple 10 %)
Power consumption < 1 W in holding position
max. 8 W (DN2 ? 6) resp. max. 12 W (DN8 & 10, as well
as high-pressure versions)
Duty cycle Up to 100 % (depending on fl uid and ambient temperature)
Port connection G or NPT ?, ?, ?, fl ange, Cartridge (on request)
Typical control data2)
Hysteresis
Repeatability
Sensitivity
Span
< 5 %
< 1 % FS
< 1 % FS
1:100
Protection class - valve IP54
Installation As required, preferably with actuator upright
Status display LED (details: see manual)
Dimensions See drawings on page 6 ? 7
Weight ~0.7 kg
集成式電子裝置顯著簡化了流程一體化,并且不需要使用額外的控制模塊。
夾持特定的閥門孔眼時,電機不需要能源。
這一特性可大幅度降設備對能源的需求,從而使其更為高效。
型號 3280 有比例閥標準款、帶集成式位置調節儀的規格以及帶集成式過程調節器的規格三種可選。
