產品介紹康茂盛9 系列電磁閥和氣控閥概述
上海乾拓貿易有限公司
電話：021-39526589
手機：17321056802 (微信)
郵箱：17321056802@163.com
QQ：1921967640
地址：上海嘉定區嘉涌路99弄6號樓713室

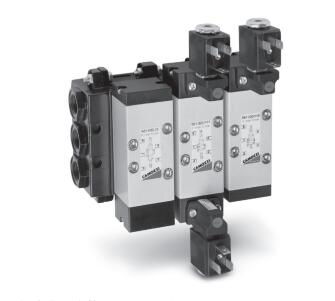

9 系列電磁閥和氣控閥是一種板式聯
接閥，閥的安裝尺寸符合 ISO 5599/1 標
準，其尺寸規格有 1、2 和 3 三種 *，相
應的公稱流量逐個增大，三種規格的閥
又各有三種不同形式的閥座。9 系列電磁
閥和氣控閥具有六種不同的驅動和復位
形式，可根據不同的應用選用。
35 = 氣驅動和彈簧復位
P11 = 雙電磁鐵驅動（電磁鐵水平放置）
P15 = 單電磁鐵驅動和彈簧復位（電磁鐵水平放置）
P16 = 單電磁鐵驅動和氣彈簧復位（電磁鐵水平放置）
901-H1 1 56 48 22 46 22 25 22 110 5.5 7 28 11 G3/8 15 22.1 95 2 6
902-H2 2 68 63 26 47 23 25 24 135 6.5 9 35 13 G1/2 18.5 28.7 115 2 8
注：電磁鐵用插座需單獨訂購，詳細參
數請查閱 2/2.35.06。
公稱壓力 6 bar
公稱流量 ISO 1 = 900 Nl/min
ISO 2 = 1610 Nl/min
ISO 3 = 4350 Nl/min
工作溫度 0 ÷ 60°C （干燥空氣為 - 20°C）
介質 經過濾的壓縮空氣，無需油霧潤滑。
如果使用油霧潤滑，應不間斷地使用油霧潤滑（TJ使用 ISO VG32 潤滑油）
驅動和復位方式
33 = 氣驅動和復位
34 = 氣驅動和差動氣復位
903-H3 3 104 94 30 56 22 25 25 190 9 12 52 15 G1 28 38 168 2.7 8
