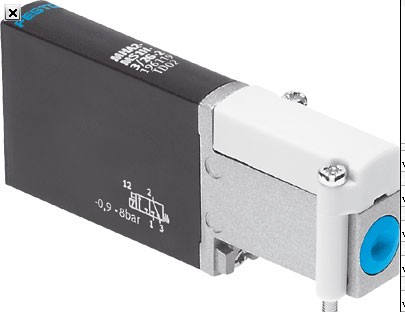

快速切換的FESTO MHA型板式閥接口大小

上海乾拓貿易有限公司

企業QQ: 2880626085

直線電話：021-69000975

直線傳真: 021-39947181

手機；18918574312（微信）

郵箱: 18918574312@163.com

聯系人：鄭娜

地址：上海嘉定區嘉涌路99弄6號樓713

閥功能 3/2 常開， 單電控

驅動類型 電氣的

寬度 10 mm

標準額定流量 100 l/min

工作壓力 -0.9 ... 8 bar

設計結構 耐壓的提動閥

復位類型 機械彈簧

防護等級 IP65

RCM Mark

c UL us - Recognized (OL)

額定尺寸 2 mm

寬度尺寸 14 mm

排氣功能 可節流

密封原則 軟性

裝配位置 任意

手控裝置 推

先導類型 直接

流動方向 一定條件下可逆

極性容錯保護 雙極性的

附加功能 電火花抑制電路

保持時降流功能

保護電路

工作壓力, 可逆 -0.9 ... 1 bar

較大切換頻率 330 Hz

切換時間，關閉 2 ms

切換時間，打開 1.7 ms

開關時間 ON的公差 +10%/-30%

開關時間 OFF的公差 +10%/-30%

在 1 Hz 以及更高頻率上測量切換時間 0.2 ms

持續通電率

線圈的特性參數 24 V DC: 電流階段 1.25 W, 高電流階段 5 W

許用壓力波動 +/- 10 %

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

CE 符號 (參見符合的標準) 根據 EU-EMV 指導原則

抗震性 運輸應用測試，強度等級 2 ，符合 FN 942017-4 和 EN 60068-2-6標準

耐沖擊性 沖擊試驗，強度等級2，符合FN 942017-5和EN 60068-2-27

環境和介質溫度的限制 和切換頻率相關

耐腐蝕等級 CRC 2 – 中等腐蝕影響

介質溫度 -5 ... 40 °C

環境溫度 -5 ... 40 °C

產品重量 60 g

電連接 插頭

2針

安裝類型 在底座上

氣動接口，11 底座

氣動連接, 氣口 2 底座

氣動接口，33 底座

材料備注 不含有黃銅和PTFE

符合 RoHS

Material seals HNBR

NBR

Material housing 牙鑄鋅

有鍍層

Material screws 鋼

經過電鍍

響應時間 2 ms

連接螺紋 M7

插片 24 V DC 196 131 MHE2-MS1H-3/2G-M7 196 151 MHE2-MS1H-3/2O-M7

電纜 196 133 MHE2-MS1H-3/2G-M7-K 196 153 MHE2-MS1H-3/2O-M7-K

快插接頭 QS 4

插片 24 V DC 196 135 MHE2-MS1H-3/2G-QS4 196 155 MHE2-MS1H-3/2O-QS4

電纜 196 137 MHE2-MS1H-3/2G-QS4-K 196 157 MHE2-MS1H-3/2O-QS4-K

響應時間 7 ms

連接螺紋 M7

插片 24 V DC 196 130 MHE2-M1H-3/2G-M7 196 150 MHE2-M1H-3/2O-M7

電纜 196 132 MHE2-M1H-3/2G-M7-K 196 152 MHE2-M1H-3/2O-M7-K

快插接頭 QS 4

插片 24 V DC 196 134 MHE2-M1H-3/2G-QS4 196 154 MHE2-M1H-3/2O-QS4

電纜 196 136 MHE2-M1H-3/2G-QS4-K 196 156 MHE2-M1H-3/2O-QS4-K

響應 時間 2 ms

連接螺紋 M5

插片 24 V DC 196 123 MHP2-MS1H-3/2G-M5 196 143 MHP2-MS1H-3/2O-M5

電纜 24 V DC 196 125 MHP2-MS1H-3/2G-M5-K 196 145 MHP2-MS1H-3/2O-M5-K

快插接頭 QS 4

插片 24 V DC 196 127 MHP2-MS1H-3/2G-QS4 196 147 MHP2-MS1H-3/2O-QS4

電纜 24 V DC 196 129 MHP2-MS1H-3/2G-QS4-K 196 149 MHP2-MS1H-3/2O-QS4-K

響應時間 7 ms

連接螺紋 M5

插片 24 V DC 196 122 MHP2-M1H-3/2G-M5 196 142 MHP2-M1H-3/2O-M5

電纜 24 V DC 196 124 MHP2-M1H-3/2G-M5-K 196 144 MHP2-M1H-3/2O-M5-K

后側插頭接口 5 V DC 197 429 MHP2-M4H-3/2G-M5-HC 197 411 MHP2-M4H-3/2O-M5-HC

 12 V DC 197 430 MHP2-M5H-3/2G-M5-HC 197 412 MHP2-M5H-3/2O-M5-HC

24 V DC 197 431 MHP2-M1H-3/2G-M5-HC 197 413 MHP2-M1H-3/2O-M5-HC

頂部插頭接口 5 V DC 197 432 MHP2-M4H-3/2G-M5-TC 197 414 MHP2-M4H-3/2O-M5-TC

 p 12 V DC 197 433 MHP2-M5H-3/2G-M5-TC 197 415 MHP2-M5H-3/2O-M5-TC

24 V DC 197 434 MHP2-M1H-3/2G-M5-TC 197 416 MHP2-M1H-3/2O-M5-TC

底部插頭接口 5 V DC 197 435 MHP2-M4H-3/2G-M5-PI 197 417 MHP2-M4H-3/2O-M5-PI

 12 V DC 197 436 MHP2-M5H-3/2G-M5-PI 197 418 MHP2-M5H-3/2O-M5-PI

24 V DC 197 437 MHP2-M1H-3/2G-M5-PI 197 419 MHP2-M1H-3/2O-M5-PI

快插接頭 QS 4

插片 24 V DC 196 126 MHP2-M1H-3/2G-QS4 196 146 MHP2-M1H-3/2O-QS4

電纜 24 V DC 196 128 MHP2-M1H-3/2G-QS4-K 196 148 MHP2-M1H-3/2O-QS4-K
