進口康茂盛7000 系列 CompactTM 塑料快插管接頭概述

上海乾拓貿易有限公司

電話：021-39526589

手機：17321056802 (微信)

郵箱：17321056802@163.com

QQ：1921967640

地址：上海嘉定區嘉涌路99弄6號樓713室

7522 6-M5 6 M5 9.5 11.6 3.5 18.5 9 5

7522 6-M7 6 M7 12 11.6 5 18.5 12 7

7522 6-1/8 6 G1/8 10 11.6 5 18.5 12 8

7522 6-1/4 6 G1/4 10 11.6 6 18.5 14 11

7522 8-1/8 8 G1/8 13.5 13.9 5 20.5 12 11

7522 8-1/4 8 G1/4 12 13.9 6 20.5 14 13

7522 8-3/8 8 G3/8 12.5 13.9 7 20.5 19 21

連接管外徑 4, 6, 8, 10, 12, 14, 16 mm

連接螺紋 M5, M7, G1/8, G1/4, G3/8, G1/2, G3/4

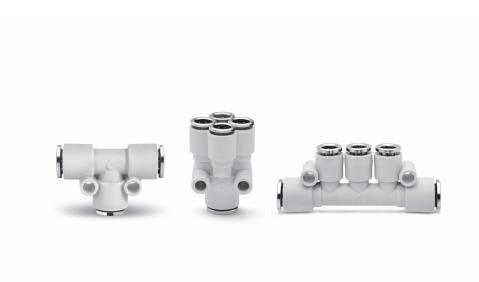

7000 系列 CompactTM 塑料快插管

接頭是康茂勝較新推出的快插管接頭，

延續了原有金屬快插管接頭的技術特性。

塑料快插管接頭重量輕，內部的開

槽夾頭和密封圈可以很方便地維護、保

養和更換。除內部密封圈外，所有材料

均可回收。

材料 工程塑料基體，黃銅嵌件，鍍鎳黃銅開槽夾頭，丁腈橡膠 O 型圈

連接螺紋 英制圓柱管螺紋 ISO 228（BSP）

工作壓力 -0.9 ÷ 16 bar（使用時，同時取決于連接管的耐壓）

連接管材料 尼龍（PA 6 - PA 11 - PA 12），聚氨酯（PU），聚乙烯（PE）

連接管外徑 4 ÷ 16 mm

介質 壓縮空氣（如果用于其它介質，請聯系我們的銷售工程師）

工作溫度 -20 ÷ 60°C（使用時，同時取決于連接管的工作溫度）

7522 4-M5 4 M5 8.5 9.4 3.5 17 9 4

7522 4-M7 4 M7 11 9.4 5 17 12 6

7522 4-1/8 4 G1/8 9 9.4 5 17 12 7

7522 4-1/4 4 G1/4 9 9.4 6 17 14 10

進口康茂盛7000 系列 CompactTM 塑料快插管接頭概述
