連接管外徑 4, 6, 8, 10 mm

連接螺紋 G1/8, G1/4, G3/8

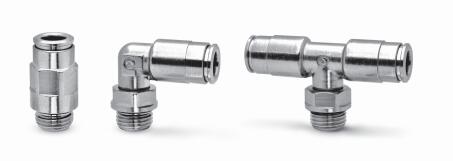

8000 系列雙密封快插管接頭是基于

6000 系列快插管接頭，并在連接管插入

處多增加了一道 O 型圈（zhuanli結構），

可有效防止插入管接頭內的那部分連接管

因表面刮傷而造成的漏氣現象，特別適用

于對氣密性要求很高的應用。

8512 6-1/4 6 G1/4 6 11.7 16.4 7 28 15 4 25

8512 8-1/8 8 G1/8 8.5 13.7 15.2 6 32.5 14 5 20

8512 8-1/4 8 G1/4 7 13.7 16.4 7 31 15 6 24

8512 10-1/4 10 G1/4 10 16.3 18.5 7 36.5 17 7 32

8512 10-3/8 10 G3/8 4.5 16.3 20.5 7 31 19 8 38

8000 系列共 6 種規格，管接頭內

的 O 型圈損壞或隨著時間的變化而損耗

時，可以很容易地更換。根據客戶要求

可提供 FKM 或 EPDM 材質 O 型圈的管接

頭。

材料 黃銅鍍鎳基體及開槽夾頭，丁腈橡膠 O 型圈

連接螺紋 英制圓柱管螺紋 ISO 228（BSP）

工作壓力 -0.9 ÷ 60 bar（使用時，同時取決于連接管的耐壓）

連接管材料 尼龍（PA 6 - PA 11 - PA 12），聚氨酯（PU）

連接管外徑 4 - 6 - 8 mm

介質 壓縮空氣。若使用其他種類的介質，必須與管接頭的材料相適應。

工作溫度 -20 ÷ 80°C（使用時，同時取決于連接管的工作溫度）

8512 4-1/8 4 G1/8 5 8.8 13.5 6 23.8 12 2.5 14

8512 6-1/8 6 G1/8 5 11.7 13.5 6 27 12 4 15
