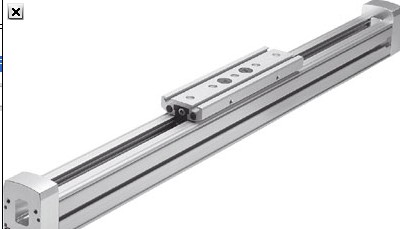

概覽德國FESTO帶導向的氣缸
上海乾拓貿易有限公司
聯系人：楊江玲
企業QQ：2880626083
手 機：18917074297（微信）
電 話：021-39529830-8012
郵箱；18917074297@163.com
地址：上海市嘉定區江橋嘉涌路6號樓713室
簡述：
輸出力 51 ...4,712 N
位置感測
固定/可調式緩沖
缸徑 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
滑動軸承導軌
循環滾珠軸承導軌
可提供派生型
行程 10 ...400 mm
特性：
? 帶滑動軸承導軌: 得益于大直徑導向桿
和四個滑動軸承套，剛性高
? 帶可調終端位置 ? 帶液壓緩沖器
? 長行程派生型 ? 帶終端位置氣動緩沖 PPV
? 進氣口可選 ? 多種安裝選項
? 抗扭轉性能良好 ? 剛性結構 ? 免維護
氣缸和導向單元集成在一個缸筒內
堅固、精度 對扭矩和側向力的抗性高 派生型眾多
? 空間要求 ? 裝配時間少
? 帶循環滾珠軸承導軌: 用于需要扭矩負載的應用
技術參數：
缸徑? 12 16 20 25 32 40 50 63 80 100
結構特點 活塞 活塞桿 導向桿，帶聯接板 緩沖
兩端帶彈性緩沖墊 位置感測 帶接近開關感測 安裝方式 通過通孔
工作介質 壓縮空氣符合 ISO 8573-1:2010 [7:4:4]
帶聯接板導向桿/帶滑動軸承或循環滾珠軸承導軌
氣接口 M5 M5 M5 Gx Gx Gx G? G? Gy Gy
通過內螺紋 裝配位置 任意 抗扭轉/導軌
工作/先導介質注意事項 可用潤滑介質工作（今后須始終潤滑工作）
工作壓力 [bar] 2…10 1.5 … 10 1…10 0.5 … 10
