康茂盛62 系列氣缸基本工作流程
上海乾拓貿易有限公司
電話：021-39526589
手機：17321056802 (微信)
郵箱：17321056802@163.com
QQ：1921967640
聯系人：吳章瑤（先生）
地址：上海嘉定區嘉涌路99弄6號樓713室

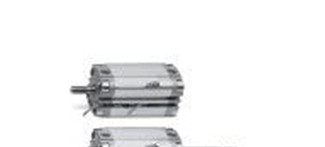

62 系列氣缸符合 ISO 15552 標準.其安
裝尺寸通用性很強.氣缸的活塞上裝有一
個永磁鐵.通過裝在氣缸上的磁性接近開
關.得到活塞的位置信號。
速度 10 ÷ 1000 mm/s （空載）
介質 潔凈空氣,不需潤滑。如使用了油霧潤滑，應不間斷的使用油霧潤滑。(建議使用 ISO VG32 潤滑油)
磁性接近開關 CSH
P = 見“綜合參數表”材料一覽
符合 ISO 15552 標
準 軋輥不銹鋼活塞桿 潔
凈型設計 可調氣緩沖
R = AISI 420B 不銹鋼拉桿，AISI 303 不銹鋼拉桿螺母，其余同 P
C = 軋輥 AISI 303 不銹鋼活塞桿，AISI 304 不銹鋼桿端螺母，其余同 P
氣缸的前后端蓋上裝有可調氣緩沖裝
置.同時裝有機械緩沖墊.從而使活塞到達
終端時只產生較小的噪聲。
安裝方式 拉桿，前法蘭，后法蘭，腳架，中部耳軸，前耳軸，后耳軸，轉角支架，旋轉組合支架，耳軸球窩組合
行程 10 ÷ 2500 mm
工作溫度 0 ÷ 80°C（干燥空氣為 -20°C）
特殊形式 請查閱產品代號一覽
工作壓力 1 ÷ 10 bar
U = 軋輥 AISI 303 不銹鋼活塞桿，AISI 304 不銹鋼桿端螺母，AISI 420B 不銹鋼拉桿，AISI 303 不銹鋼拉桿螺母，其余同 P
W = 軋輥 AISI 304 不銹鋼活塞桿，AISI 304 不銹鋼桿端螺母，AISI 420B 不銹鋼拉桿，AISI 303 不銹
康茂盛62 系列氣缸基本工作流程
