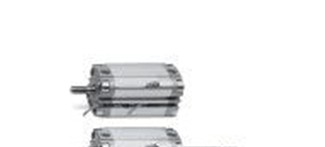

康茂盛多位型氣缸電氣特性
上海乾拓貿易有限公司
電話：021-39526589
手機：17321056802 (微信)
郵箱：17321056802@163.com
QQ：1921967640
聯系人：吳章瑤（先生）
地址：上海嘉定區嘉涌路99弄6號樓713室
? 緊湊型設計
? 多種缸徑可供選擇
? 符合 ISO 21287 標準
多位型氣缸也是一種串聯形式的氣缸，
它是將 2 個或 3 個缸徑相同而行程不同的氣
缸串聯組合，并且每個氣缸都有單獨的活塞
桿，這樣就可以使組合成的氣缸在運動時，
得到 2 個或 3 個工位。
串聯型氣缸也稱為倍力型氣缸。它是兩個或多個單桿雙作用氣缸串聯在一起，且兩個
或多個活塞串聯在活塞桿上，其輸出推力（活塞桿伸出方向）為單個氣缸的兩倍或多倍，
從而達到使用小缸徑氣缸而獲得較大輸出推力的效果，但需要注意的是：其拉力（活塞桿
返回方向）僅相當于同缸徑一個氣缸的拉力值。
工作方式 雙作用，磁傳
材料 鋁合金端蓋及活塞，鋁合金型材缸筒，AISI 303 不銹鋼活塞桿，聚氨酯密封件
安裝方式 借助端蓋上的通孔
法蘭，腳架，耳軸
多位型行程 * 缸徑 25 = 5 ÷ 300 mm (X2)
缸徑 40 - 63 = 5 ÷ 400 mm (X2)
缸徑 100 = 5 ÷ 500 mm (X2)
串聯型行程 * 缸徑 25 = 5 ÷ 80 mm
缸徑 40 - 63 - 100 = 5 ÷ 100 mm
工作溫度 0 ÷ 80°C（干燥空氣為 - 20°C）
工作壓力 1 ÷ 10 bar
介質 潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷地使用油霧潤滑（建議使用 ISO VG32 潤滑油）
工作速度 10 ÷ 1000 mm/s （空載）
