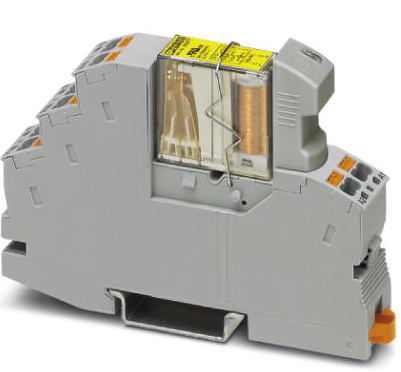

RIF-1-RPT-LDP-24DC/2X21/FG

2908215

采用插拔式連接的預制繼電器模塊，包括：繼電器底座、帶導向觸點的安全繼電器（符合DIN EN 50205標準）、插拔式顯示器/干擾抑制模塊和支架，觸點類型：2個轉換觸點，輸入電壓：24 V DC

尺寸

寬度 16 mm

高度 93 mm

深度 70 mm

環境條件

環境溫度（運行） -20 °C ... 50 °C

環境溫度（存放/運輸） -20 °C ... 70 °C

線圈側

額定輸入電壓 UN 24 V DC

以UN為參考的輸入電壓范圍 參見曲線圖

UN下的典型輸入電流 30 mA

典型響應時間 10 ms

典型釋放時間 10 ms

線圈電壓 24 V DC

保護電路 阻尼二極管

工作電壓顯示 黃色LED

額定條件下的功耗 0.72 W

觸點側

觸點類型 2個轉換觸點，致動

開關觸點類型 單觸點

觸點材料 AgNi

較大切換電壓 250 V AC/DC

小切換電壓 15 V AC/DC

小切換電流 10 mA

較大啟動電流 6 A

限制連續電流 6 A

較大額定功率值（電阻負載） 144 W (24 V DC)

288 W (可用于48 V DC)

88 W (可用于110 V DC)

110 W (可用于220 V DC)

1500 VA (可用于250VAC)

符合DIN VDE 0660/IEC 60947的通斷容量 2 A (24 V、DC13時)

3 A (230 V、AC15時)

連接數據，輸入側

連接名稱 線圈側

連接方式 直插式連接

剝線長度 8 mm

硬導線橫截面 0.14 mm? ... 1.5 mm?

柔性導線橫截面 0.14 mm? ... 1.5 mm?

0.14 mm? ... 1.5 mm? (帶塑料套管的冷壓頭)

0.14 mm? ... 1 mm? ()

可連接導向橫截面 AWG 26 ... 16 (剛性)

26 ... 16 (柔性導線)

連接數據，輸出側

連接名稱 觸點側

連接方式 直插式連接

剝線長度 8 mm

硬導線橫截面 0.14 mm? ... 1.5 mm?

柔性導線橫截面 0.14 mm? ... 1.5 mm?

0.14 mm? ... 1.5 mm? (帶塑料套管的冷壓頭)

0.14 mm? ... 1 mm? ()

可連接導向橫截面 AWG 26 ... 16 (剛性)

26 ... 16 (柔性導線)

概述

操作模式 工作因數

保護等級 IP20 (繼電器底座)

RT II (繼電器)

機械壽命 約 107 開關次數

UL，美國／加拿大 CULus UL 508

UL NRNT.E172140

安裝位置 任意

組裝說明 無間距排列

B10d 600000 (AC1；250?V?/?6?A；1 N/O)

900000 (AC1；250?V?/?3?A；1 N/O)

1800000 (AC1；250?V?/?1.5?A；1 N/O)

180000 (AC15；250?V?/?3?A；1 N/O)

560000 (AC15；250?V?/?2?A；1 N/O)

4600000 (AC15；250?V?/?0.75?A；1 N/O)

360000 (DC13；24?V?/?3?A；1 N/O)

740000 (DC13；24?V?/?1.5?A；1 N/O)

4200000 (DC13；24?V?/?0.75?A；1 N/O)
