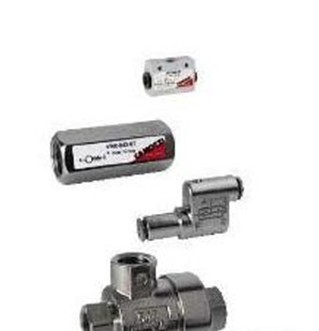

意大利康茂盛ER204-9P X系列自控閥

預設輸入——

輸出信號（注 1）模擬量輸出 1 ÷ 5V DC（負載阻抗不小于 500 kΩ）

數字量輸出（PNP 或 NPN）集電極開路輸出，

電壓不大于 30 V，電流不大于 50 mA，壓降不大于 2.4 V，可連接 PLC 和繼電器

發生故障時輸出信號      數字量輸出（PNP 或 NPN）集電極開路輸出，電壓不大于 30 V，

電流不大于 50 mA，壓降不大于 2.4 V，可連接 PLC 和繼電器

直接存儲設置 0.05 ÷ 5 bar  小輸入寬度 0.01 bar

遲滯性（注 2） 滿刻度不大于 0.5 %

線性度（注 2） 滿刻度不大于 ± 0.3 %

分辨率（注 2） 滿刻度不大于 0.2 %

重復精度（注 2） 滿刻度不大于 0.3 %

溫度特性：零點漂移滿刻度每攝氏度不大于 0.15 %

溫度特性：量程漂移滿刻度每攝氏度不大于 0.07 %

較大流量（ANR）（注 3）1500 l/min(見相應規格的流量特性曲線)

階躍響應時間（無負載時）（注 4）不大于 0.2 秒

階躍響應時間（1000 cm3 負載時）（注 4）不大于 0.8 秒

機械抗振不大于 98 m/s2   環境溫度5 ÷ 50°C

介質溫度5 ÷ 50°C   接口G1/4 - G3/8   安裝位置：任意    質量：450g

注 1 模擬輸出和數字輸出任選一種

注 2 上述值測于 24V DC，設定壓力控制在 10 - 90%，

同時工作壓力設置在較大設定壓力 + 1 bar  當只有一端進氣而另一端封閉時，壓力可能會發生波動

注 3 上述值測于較大工作壓力和較大設定壓力情況下的輸出流量

注 4 上述值測于較大工作壓力，并以如下階躍信號激勵

50 % 滿刻度 -> 100 % 滿刻度

           50 % 滿刻度 -> 60 % 滿刻度

          50 % 滿刻度 -> 40 % 滿刻度

綜合參數

模擬輸入型

介質 潔凈空氣（ISO 3.2.1）

較大工作壓力（入口壓力） 10bar

小工作壓力（入口壓力） 較大出口設定壓力 + 1 bar

出口壓力設定范圍0.5 ÷ 9 bar    防護等級IP40

電源電壓24V DC ± 10%（脈動率不大于 1% 的穩壓電源）

消耗電流 0.15 A（沖擊電流時小于 0.6 A）

輸入信號（輸入阻抗） 10位數字量

意大利康茂盛ER204-9P X系列自控閥
