供應FESTO氣囊式氣缸樣本DNC-40-50-PPV-A

選型參數：

氣囊式氣缸不僅可以作為驅動功能，還可以用作氣動彈簧元件。

通過增壓和排氣，氣囊式氣缸可實現作為驅動元件的作用。

CRC2: 耐腐蝕等級 2，符合Festo 940 070標準

元件必須具備一定的耐腐蝕能力。

外部可視元件具備基本的涂層表面，可直接與工業環境或與冷卻液、潤滑劑等介質接觸

隨著行程的增加，所產生的力相對于氣囊的收縮力有所減少。

工作介質 過濾壓縮空氣，潤滑或未潤滑

工作壓力 [bar] 0 ... 8

環境溫度 [°C] –40 ... +70

耐腐蝕等級 CRC1) 2

如果氣囊式氣缸供貨時帶有恒定壓力，則可以用作緩沖元件。

圖表顯示了相對于工作行程，在不同的工作壓力和氣囊體積V時，推力F的變化。

要完全達到圖中所示力，必須遵守小安裝高度H2。

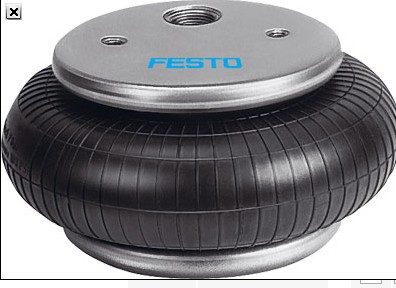

氣缸的結構簡單，由兩塊金屬板加上一個網紋氣囊組成。

沒有任何密封元件，也沒有任何移動機械元件。

氣囊式氣缸為單作用氣缸，但不需要用彈簧力來復位，而是通過外力來復位。

圖表顯示了相對于工作行程，在不同的工作壓力和氣囊體積V時，推力F的變化。

要完全達到圖中所示力，必須遵守小安裝高度H2。

滾動氣囊的行程/力特性有別于傳統氣囊，視相對安裝高度，可以覆蓋的行程范圍更大。

對于滾動氣囊式氣缸，當執行了約50%的行程后，所產生的力才會由于氣囊的收縮力而減小

無桿膜片式驅動器: 由2個金屬板以及一個成卷的橡膠管或氣囊組成。

規格 80, 100, 145, 165, 215, 250, 325, 385 mm

行程 60 ...230 mm

輸出力 0 ...70,000 N

氣囊式氣缸:可作為驅動和氣彈簧部件使用，適合于惡劣的和多粉塵的環境，也可用于水下

卷形氣囊，相同高度下具有較大的行程范圍

供應FESTO氣囊式氣缸樣本DNC-40-50-PPV-A
