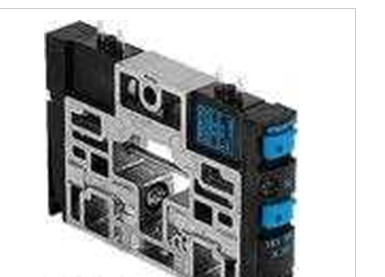

電磁閥VSNC系列主要特性和產品范圍一覽

功能

VSNC 閥是先導閥，用于單作用和雙作用角行程和直線氣缸（孔型符合 VDI/VDE 3845），如 DAPS, DFPB, DLP。

得益于諸如連接組件這樣的相應附件，該閥還可安裝不帶NAMUR 接口的氣缸上，如膜片式氣缸。其設計滿足過程自動化的要求。機械彈簧（單電控電磁閥）確保在發生電源故障時，閥能安全地切換到初始位

創新

掉轉密封件可將閥從兩位三通轉換成兩位五通

用一個閥就能控制單作用或雙作用氣缸

閥可訂購帶按鈕式/鎖定式或按鈕式手控裝置，或不帶手控裝置。通過特殊的蓋子可完成轉換。因此，訂貨號相同。可在任意時間對手控裝置選項進行更改

成本優化，針對應用場合優化 靈活

? 成本優化的派生型采用塑料蓋子、黃銅電樞管和 IP65 線圈

電壓

12, 24, 48 V DC

24, 48, 120, 230 V AC

工作壓力2.5 … 10 bar

溫度范圍–20 … +60 °C

靈活

? 針對應用場合優化的派生型采用鋁蓋、不銹鋼電樞管（IP65等級）和 Ex 線圈以及電樞管排氣保護蓋

? 一個電樞管系統，適用于所有Ex 電磁線圈系統

? 用于防爆區 1，符合 IEC

Ex，防爆型式

? Ex-ia

? Ex-mb

? 用于防爆區 2，符合 IEC

Ex，防爆型式

? Ex-nA

? 用于等級 I, Div I，符合 NEC 505

? AEx-m

三位五通閥

VSNC-F-P53C-MD-G14-F8 G?

VDI/VDE 3845 NAMUR 1250 19

VSNC-F-P53U-MD-G14-F8 G? 950

VSNC-F-P53E-MD-G14-F8 G? 1050

VSNC-F-P53C-MD-N14-F8 NPT? 1250

VSNC-F-P53-U-MD-N14-F8 NPT? 950

VSNC-F-P53-E-MD-G14-F8 NPT?

閥功能 兩位三通閥或兩位五通，可轉換

閥寬 [mm] 32

結構特點 活塞滑閥

密封原理 軟

工作和環境條件

VSNC-FC-M52-MD-G14-F8

VSNC-FC-M52-MD-N14-F8

VSNC-FC-M52-MD-G14-F8-1B2

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作/先導介質注意事項 可潤滑工作 (今后須始終潤滑工作)

工作壓力 [bar] 2.5 … 10

環境溫度 [°C] –20 … +60

介質溫度 [°C] –20 … +60

耐腐蝕等級 CRC1) 2

驅動方式 電

標準額定流量 1 > 2 [l/min] 1200

b 值 0.4

C 值 [l/sbar] 5.2

氣接口 1, 3, 5 G?, NPT-?18

2, 4 孔型，符合 NAMUR

符合標準 VDI/VDE 3845 NAMUR

復位方式 彈簧復位

控制方式 先導

手控裝置 鎖定式, 按鈕式

安裝方式 通過通孔

安裝位置 任意

閥安裝較大緊固扭矩 [Nm] 3.2

無重疊 是
