| 適合真空 | 是 |
| b 值 | 0.2 |
| C 值 | 0.44 l/sbar |
| 流量 Kv 排氣 | 0.04 m3/h 0.04 m3/h |
| 標準額定流量 2-3 | 49 l/min |
| 切換時間，關閉 | 60 ms |
| 切換時間，打開 | 40 ms |
| 工作介質 | 壓縮空氣符合ISO8573-1:2010 [7:-:-] |
| 耐腐蝕等級 CRC | 4 – 強腐蝕影響 |
| 介質溫度 | -25 ... 60 °C |
| 環境溫度 | -25 ... 60 °C |
| 產品重量 | 170 g |
| 氣動連接, 氣口 1 | G1/4 |
| 氣動連接, 氣口 2 | G1/4 |
| 氣動連接, 氣口 3 | G1/4 |
| 材料備注 | 含有PWIS 物質 符合 RoHS |
| 材料信息，密封 | NBR |
| 材料信息，殼體 | 鋁 (Ematal涂層) |
閥功能 3/2 常閉， 單電控
驅動類型 電氣的
寬度 50 mm
標準額定流量 52 l/min
工作壓力 0 ... 8 bar
設計結構 直動式提動閥
復位類型 機械彈簧
防護等級 IP65
額定尺寸 1.2 mm
密封原則 軟性
裝配位置 任意
手控裝置 無
先導類型 直接
流動方向 不可逆

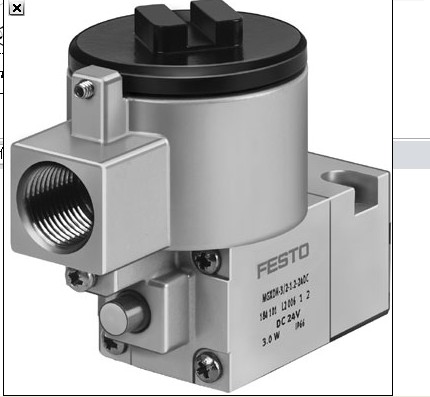

功能、結構特點
? 兩位三通直動式提動閥
安全
? 可用于緊急關機 (ESD) 應用
? 適用于安全型系統，較高等級可達 SIL 3，符合 IEC 61508
耐用
閥的殼體有 Ematal 涂層。該涂層工藝將鋁制表面嵌入氧化鈦形成非常堅硬的氧化鋁層。該表面處理工藝耐磨損，具有的滑動屬性。提供較佳的氣候及化學影響保護。
經濟性佳
? 一種閥可選兩種接口
? 采用 NAMUR 孔型，直接安裝到氣缸上，有 G 和 NPT 螺紋
? 可選購手控裝置
? 手控裝置可改裝或拆除 –無需增加派品
概述
? 閥系列 VOFD 為兩位三通閥，專用于化工、石化內的過程自動化。常用于蝶閥和氣缸的先導閥。其結構堅固，耐腐蝕等級高，可用于戶外的惡劣條件。
? NAMUR 法蘭型式電磁閥特別適用于角行程氣缸。集成彈簧腔換氣功能保護彈簧復位（單作用氣缸）角行程氣缸免受環境大氣的污染以及天氣的影響，如雨水。
? 獲得德國技術監督協會 (TüV)，較高等級達 SIL 3
G1/4 562881 VOFD-LT-M32-MN-G14-F10
4514997 VOFD-L50T-M32-MN-G14-10-F10
4515019 VOFD-L50T-M32-MN-G14-10-R1-F10
1/4 NPT 562882 VOFD-LT-M32-MN-N14-F10
4514998 VOFD-L50T-M32-MN-N14-10-F10
4515018 VOFD-L50T-M32-MN-N14-10-R1-F10
EX4ME 線圈,端子盒, 電纜入口螺紋公制, M20x1.5
24 V AC/DC 562893 VACC-S13-18-K4-1U-EX4ME
24 V AC/DC 570784 VACC-S13-18-K4-1UF-EX4ME
60 V AC/DC 8040578 VACC-S13-18-K4-27U-EX4ME
110 V AC/DC 562894 VACC-S13-18-K4-2U-EX4ME
230 V AC/DC 562895 VACC-S13-18-K4-3U-EX4ME
