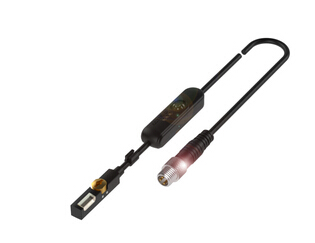

巴魯夫磁敏傳感器用于T形槽
我們的金屬殼體氣缸傳感器專為在惡劣環境中使用而開發。
這些磁敏傳感器在有焊接飛濺物和火花飛濺時 (例如在打磨時)
表現特別頑強。它們可輕松耐受達105 °C的高溫。
因為無接觸且無活動零件,所以無磨損
耐臟
我們用于T形槽的磁敏氣缸傳感器以非接觸
方式透過缸壁探測活塞位置。特征:直接裝
入槽內,穩妥固定,可在空間狹窄的應用中
齊平安裝,可用于具有強磁性或弱磁性的氣
外殼材料LCP
護套材料PUR
有效面,材料LCP
尺寸9 x 4.8 x 16 mm測量開關場強Hn 1.2 kA/m
工作電壓Ub 10…30 VDC
應用分類DC -13
開關頻率30000 Hz
接通延時ton,較大值0.02 ms
較大剩余電流lr 10 μA輸出電阻RA 明渠
耐焊接氣缸傳感器具有屬性W,可以區分用于活塞位置識
別的磁場和圍繞焊接用供電導線的寄生交變磁場。高達25
kA的焊接電流不會影響傳感器功能,這是因為在焊接過
程中會存儲傳感器的初始狀態。
特點
堅固的金屬殼體
可耐受較高達105 °C的高溫
具有屬性W的產品型號的磁性焊接免疫力
在高溫環境下也能進行的位置識別
通過的開關點實現的開關性能
遲滯H,較大 (Hn的百分比) 45 %
污染程度3
缸和夾具,高亮度LED。可提供短型結構
形式以及帶金屬殼體或磁敏電子裝置的傳感器。
反極性保護是
導線長度0.3 m
接口M8x1-其它, 3-針
電纜直徑D 2.50 mm
較大無功電流Io,無衰減3.5 mA
較大負載電容,在Ue下1 μF
測量工作電壓Ue DC 24 V
測量工作電流Ie 100 mA
HW-42
基本標準IEC 60947-5-2
應用通過優化響應距離
尤其適用于
短沖程氣缸。
許可/一致性cULus
CE
環境溫度-25…85 °C
防護等級IP67
MTTF (40 °C) 739 a
不包含在供貨范圍內支承角鋼,例如BMF 103-
測量短路電流100 A
測量絕緣電壓Ui 75 V DC
電壓降,靜態,較大1 V
短路保護是
連接方式電纜及插接器, 0.30 m, PUR
防止出現混淆是
余波,較大 (Ue的百分比) 15 %
關閉延時toff,較大0.02 ms
安全開關場強Ha 2 kA/m
