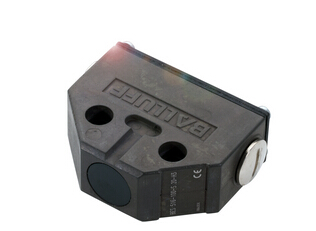

BALLUFF單排感應式凸輪開關
感應式位置開關結合了感應式傳
感器和機械外殼型號系列的
它們以緊湊的結構形式和較大的開
關距離而著稱。因此可以實現非接觸式的無磨損運行。
輸出電阻RA 2.2 kOhm + 2D + LED/4.7
kOhm + 2D
污染程度3
連接方式1. 開關位置: 螺旋式端子
防止出現混淆否
余波，較大 (Ue的百分比) 15 %
就緒延時tv，較大10 ms
應用分類DC -13
較大剩余電流lr 130 μA
較大無功電流Io，無衰減20 mA
較大負載電容，在Ue下1 μF
尺寸
74 x 28 x 60.5 mm
外殼材料
鋁
規格環境溫度-25…70 °C
防護等級IP67
MTTF (40 °C) 1255 a
基本標準IEC 60947-5-2
規格感應式
許可/一致性CE EAC
外殼材料鋁
外殼材料，表面防護陽極化開關元件基本上都配備了LED。
因此可在外殼蓋上識別開關功能。
功能顯示是
工作電壓顯示否
反極性保護是
短路保護否
感應式
作用范圍
7 mm
1. 開關位置: 300 Hz
安裝
齊平
1. 開關位置: 螺旋式端子
-25...70 °C
IP67
許可/一致性
CE, EAC
量工作電壓Ue DC 24 V
測量工作電流Ie 400 mA
測量短路電流100 A
測量絕緣電壓Ui 75 V DC
電壓降，靜態，較大1.5 V
有效面，材料PA 12
夾緊螺栓擰緊力矩0.8 Nm
安裝齊平
尺寸74 x 28 x 60.5 mm
擰緊力矩3…4 Nm (M16x1.5)
連接截面2.5 mm2
開關輸出端PNP 常開觸點/常閉觸點(NO/NC)
電纜螺栓連接，螺紋規格M16x1.5
作用范圍7 mm
