介紹VR 型THK交叉滾柱導軌主要特點

產品應用：

交叉滾柱導軌是一種有限行程型直線導軌，具有交替正交排列的滾子。

本產品可提供有剛性且靈活的直線運動，特別適合在需要高剛性及靈活運動的場合用于直線導向。

機床的工作部件移動時，鋼球就在支架溝槽中循環流動，把支架的磨損量分攤到各個鋼球上，從而延長直線導軌的使用壽命。

為了消除支架與導軌之間的間隙，預加負載能提高導軌系統的穩定性，預加負荷的獲得．是在導軌和支架之間安裝尺寸的鋼球。

鋼球直徑公差為±20微米，以0.5微米為增量，將鋼球篩選分類，分別裝到導軌上，預加負載的大小，取決于作用在鋼球上的作用力。

交叉滾子導軌是由兩根具有V型滾道的導軌、滾子保持架圓柱滾子等組成，

相互交叉排列的圓柱滾子在經過磨削的V型滾道面上往復運動，可承受各個方向的載荷，實現、平穩的直線運動。

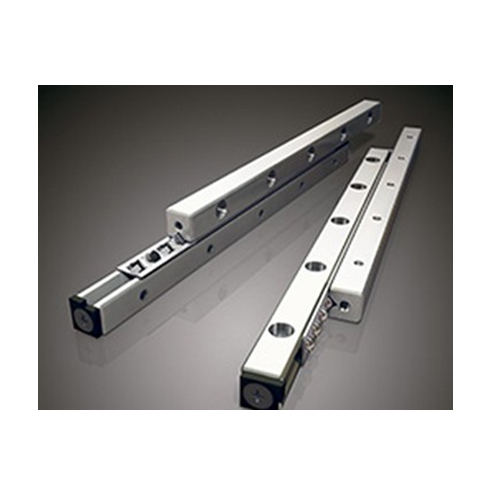

交叉滾柱導軌

VR 型  采用獨特的滾子保持方法來增加滾子的有效接觸長度、縮短滾子節距間隔的滾子保持器 R 型。它是一種高剛性型號。

滾珠導軌

VB 型  使鋼球保持短節距間隔的球保持器 B 型，摩擦、型。

特點：

1、滾動摩擦力小，穩定xn好；

2、接觸面積大，彈性變形量小；

3、有效運動體多，易實現高剛性、高負荷運動；

4、結構設計靈活，安裝使用方便，壽命長；

5、機械能耗小和精度高，速度快，承載能力大。

產品樣本：
