日本SMC5通電磁閥系列選型VFS5310-5D-06

應用原理：

先導口不直接排氣，保護環境

VV5FS2-30集裝式可將先導閥排出的氣從集

能長時間保持氣缸停在中位

與內置有兩個單向閥的中位止回隔板的組合，

可使氣缸長時間保持停在中位，而不受閥芯與閥套之間的漏氣情況所影響。

裝板側集中排出，能防止噪聲和油霧對環境造成污染

工作結束后停止供氣并釋放殘余壓力時，氣缸可能會偏離初始位置，使用防止壓降隔板，能夠使氣缸長時間停在初始位置。

SUP塞板

一個集裝式上要提供2種及以上的不同壓力時，請在供氣壓力不同的位置間插入供氣塞板。

EXH塞板

當閥的排氣影響回路上的其他閥，或在標準集裝閥上使用反向加壓閥時，請在想分開排氣的位置間加入排氣塞板

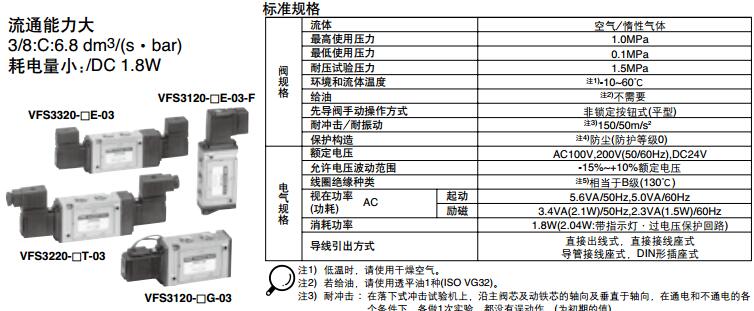

5通電磁閥 VFS
間隙密封
	系列/CAD流量特性適合缸徑消耗功率 (W)4/2→5/3 (A/B→R1/R2)C[dm3/(s·bar)]bCvVFS1000 1.80.190.40φ501.8VFS2000 3.50.320.85φ63VFS3000 6.80.121.6φ80VFS4000 120.223.1φ140VFS5000 200.134.7φ160VFS6000 380.109.0φ200特長主閥采用間隙密封方式。多種尺寸的擴展品種。用于驅動中、大型缸。多種集裝式可選組件。可以對應(VFS2000/3000/4000底板配管型)控制單元。
