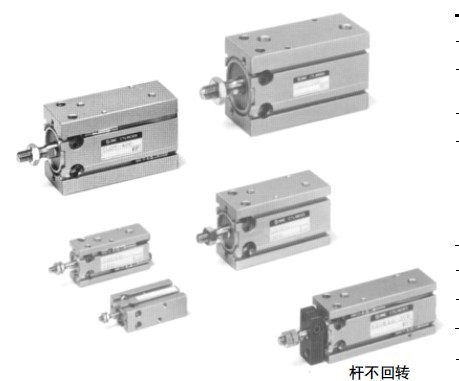

自由安裝型SMC氣缸應用領域L-CDM2YB25-300

安裝方式：

基本安裝型：利用氣缸缸體上的螺紋或通孔等進行安裝

腳座型：通過L型叫做進行安裝

法蘭型：通過法蘭進行安裝，分桿側法蘭安裝、無桿側法蘭安裝

耳環型：通過耳環進行安裝，可以實現氣缸的擺動，分為單耳環、雙耳環和和一體耳。

耳軸型：通過耳軸進行安裝，可以實現氣缸的擺動，分為無桿側耳軸、桿側耳軸和中間耳軸。

CJ2X/CUX/CQSX… 速氣缸

CJP/CJPB/CJPS 針型氣缸

CLQ/CLQ 薄型鎖緊氣缸

CLS/CLS 帶鎖氣缸

CNA/CNAW 帶鎖氣缸

CNG 帶鎖氣缸

CNS/CNS 帶鎖氣缸

CQM 薄型氣缸

CQM/CQM 薄型氣缸

氣缸的瞬態特性：

電磁閥換向，氣源經A口向氣缸無桿腔充氣，壓力P1上升。有桿腔內氣體經B口通過換向閥的排氣口排氣，壓力P2下降。當活塞的無桿側與有桿側的壓力差達到氣缸的較動作壓力以上時，活塞開始移動。活塞一旦啟動，活塞等處的摩擦力即從靜摩擦力突然降至動摩擦力，活塞稍有抖動。活塞啟動后，無桿腔為容積增大的充氣狀態，有桿腔為容積減小的排氣狀態。隨外負載大小和充排氣回路的阻抗大小等因素的不同，活塞兩側壓力P1和P2的變化規律也不同，因而導致活塞的運動速度及氣缸的有效輸出力的變化規律也不同。下圖是氣缸的瞬態特性曲線示意圖。從電磁閥通電開始到活塞開始運動的時間為延遲時間。從電磁閥通電開始到活塞到達行程末端的時間為到達時間。

從上圖可以看出，在活塞的整個運動過程中，活塞兩側腔室內的壓力P1和P2以及活塞的運動速度U都在變化。這是因?yàn)橛袟U腔雖然排氣，但容積在減小，顧p2下降趨勢變緩。若排氣不暢，p2還可能上升。無桿腔雖充氣，但容積在增大，若供氣不足或活塞運動速度過快，p1頁可能下降。由于活塞兩側腔內的壓力差在變化，有影響到有效輸出力及活塞運動速度的變化。假如外負載力及摩擦力頁不穩定的話，則氣缸兩腔的壓力和活塞運動速度的變化更復雜。

自由安裝型SMC氣缸應用領域L-CDM2YB25-300
